Високотемпературний терморегулятор XH-W1315, 12В, -99...+999 °С

Код товару - 0220

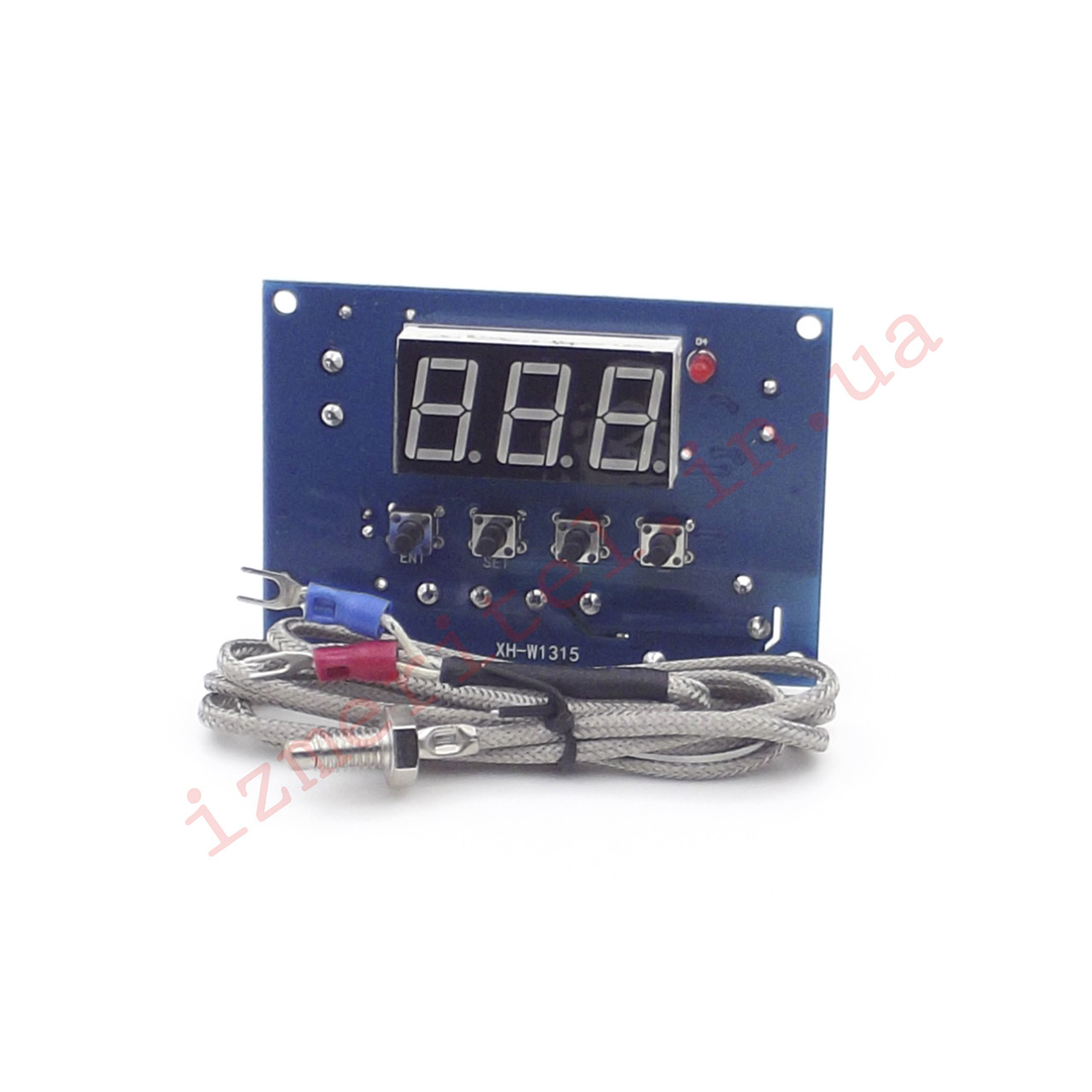

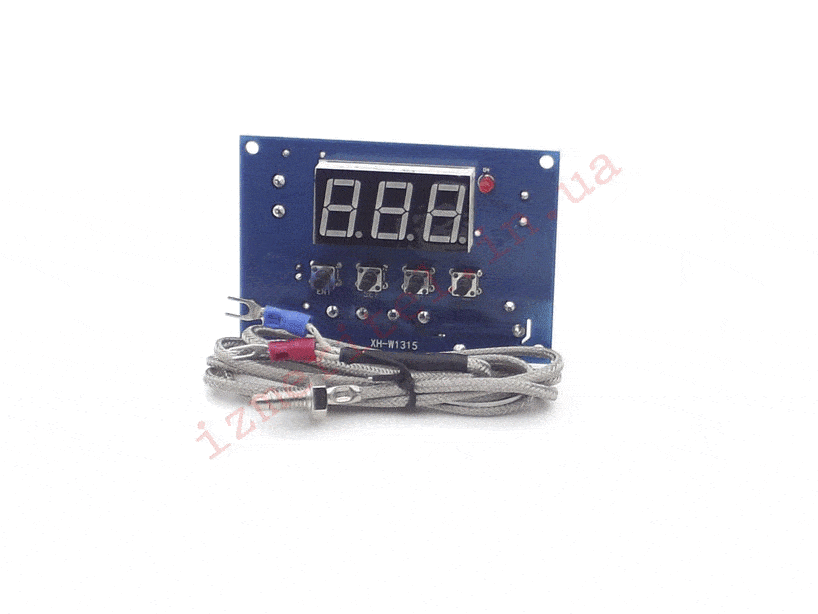

Програмований терморегулятор XH-W1315 призначений для контролю температури в діапазоні від -99 до + 999 ° С. Плата включає в себе зумер, LED дисплей з трьома знаками, світлодіодний індикатор включення реле, чотири кнопки управління, дві клеми для підключення зовнішньої термопари типу К, дві клеми для підключення навантаження, дві клеми "VCC + / VCC-" для живлення приладу. Довжина кабелю 1 метр, діаметр різьби М6.

Важливо !!! При підключенні термопари, потрібне строге дотримання полярностей, червоний провід "+", синій "-".

У режимі очікування на цифровому індикаторі постійно відображається поточна температура з датчика.

Регулювання температури відбувається за рахунок установки гистерезиса пункт меню P1, максимальний діапазон 50 °С.

Для установки температури контролю необхідно натиснути кнопку SET, після чого кнопками "+" або "-" встановити потрібну температуру, і ще раз натиснути кнопку SET.

Для входу в режим програмування необхідно утримувати протягом 5 секунд кнопку SET, після чого кнопками "+" або "-" вибрати пункт меню зі списку нижче. Для збереження налаштувань потрібно натиснути і утримувати кнопку SET, або ж не натискати жодних кнопок протягом 10 секунд. Налаштування терморегулятора зберігаються в незалежну пам'ять мікроконтролера і після відключення живлення не змінюються.

В меню Р2 можна відкалібрувати свідчення терморегулятора по еталонному приладу (в межах ± 20 ° С)

В меню Р3 можна задати температуру при досягненні якої включиться світлова та звукова сигналізація. Показання поточної температури почнуть мигати, зумер почне видавати звукові сигнали. Для відключення зумера потрібно натиснути кнопку "ENT".

Для повернення до заводських налаштувань необхідно, натиснути одночасно кнопки "+" і "-" і утримувати близько 2 секунд, після чого зумер видасть звуковий сигнал, на дисплеї з'являться три вісімки, прилад перейде в режим очікування, на дисплеї почне відображатися поточна температура.

Меню терморегулятора XH-W1315:
