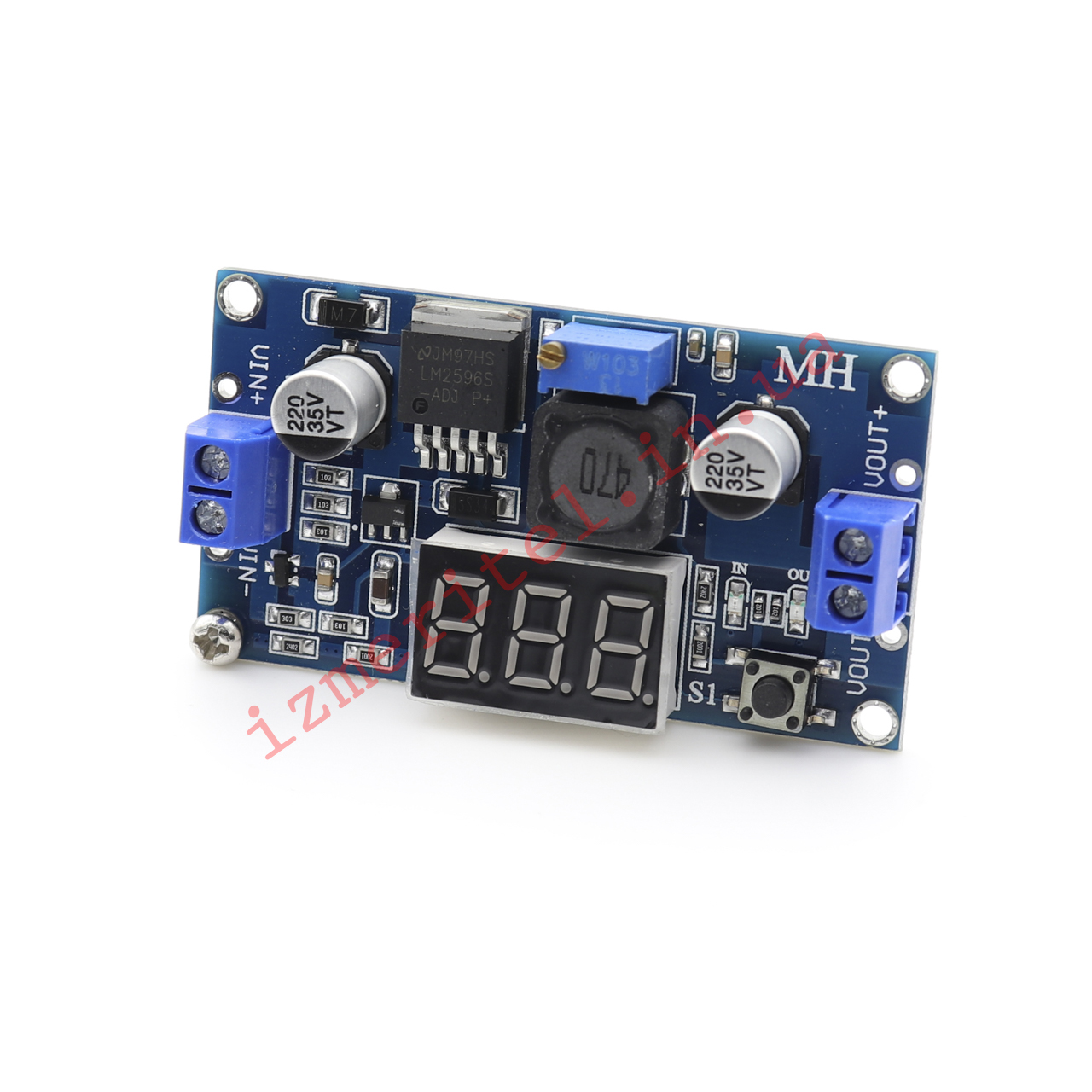

Понижающий DC-DC преобразователь LM2596S с вольтметром

Код товара - 0561

DC-DC преобразователь LM2596S с встроенным вольтметром - это электронное устройство, которое может понижать постоянное напряжение (DC) с высокого уровня до низкого уровня, одновременно предоставляя возможность измерения выходного напряжения.

Особенности:

1. Дисплей с вольтметром имеет красный цвет индикатора и обладает погрешностью ±0.1 В при измерении напряжения в диапазоне от 4 до 40 В. (Обратите внимание: если входное напряжение ниже 4 В, встроенный вольтметр не будет работать и не будет отображать значения).

2. Вольтметр можно отключить для этого нужно продолжительно нажать и удерживать кнопку более 1 секунды, но менее 4 секунд. После отпускания кнопки вольтметр будет выключен. Чтобы снова включить вольтметр, достаточно нажать кнопку коротким нажатием.

3. Кнопка для выбора измеряемого входного или выходного напряжения. Также присутствует два индикаторных светодиода, которые отображают выбранную сторону. При первом включении цифровой дисплей автоматически отображает входное напряжение и загорается светодиод IN. При нажатии на кнопку дисплей переключается на отображение выходного напряжения и загорается светодиод OUT. Последние выбранные настройки сохраняются даже при отключении питания.

4. Калибровка для улучшения точности измерения входного и выходного напряжений. Для активации этой функции нужно продолжительно нажать и удерживать кнопку более 4 секунд, после чего отпустить кнопку. В этом режиме будет гореть светодиод IN (калибровка входного напряжения), а на дисплее будет мигать калибровочное значение (заводская установка - 0.0). При коротком нажатии кнопки можно изменить это значение (диапазон изменения от -0.5 до 0.5 В в единицах V). Положительное значение означает повышение калибровки, отрицательное - понижение. После настройки калибровки входного напряжения, продолжительно нажмите кнопку более 2 секунд, затем отпустите. Теперь будет проведена калибровка выходного напряжения. В этом режиме будет гореть светодиод OUT (калибровка выходного напряжения), и на дисплее будет отображаться значение калибровки. Метод настройки аналогичен настройке входного напряжения. После завершения калибровки выходного напряжения, продолжительно нажмите кнопку более 2 секунд, затем отпустите. Установленные значения калибровки сохранятся и будут использоваться при дальнейших измерениях. Эти значения останутся сохраненными даже при отключении питания (не будут сброшены при потере электропитания).

5. Клеммные колодки, которые позволяют использовать модуль без паяльника, также есть возможность припаять провода.

6. Модуль работает с внутренней частотой 150 кГц и относится к второму поколению импульсных регуляторов напряжения, что обеспечивает низкое энергопотребление и высокую эффективность.

7. Защита входа от обратной полярности с помощью встроенного диода, что предотвращает повреждение модуля при неправильном подключении питания.

8. Защита от перегрева и короткого замыкания (для нагрузки более 15 Вт рекомендуется усилить теплоотвод).

Эти особенности делают данный модуль удобным и надежным при измерении и регулировке напряжения в диапазоне от 1,25 до 37 В.

Подключение:

• VIN+: входное напряжение (+) (от 4 до 40 В)
• VIN-:  входное напряжение (-)
• VOUT+: выходное напряжение (+)
• VOUT-:  выходное напряжение (-)
