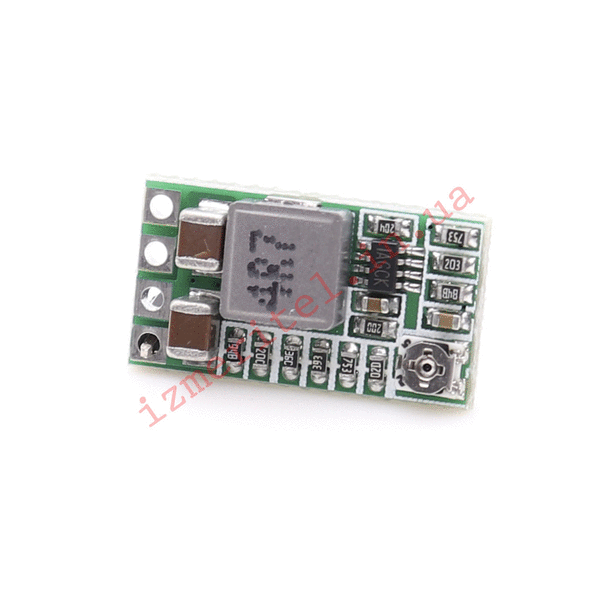

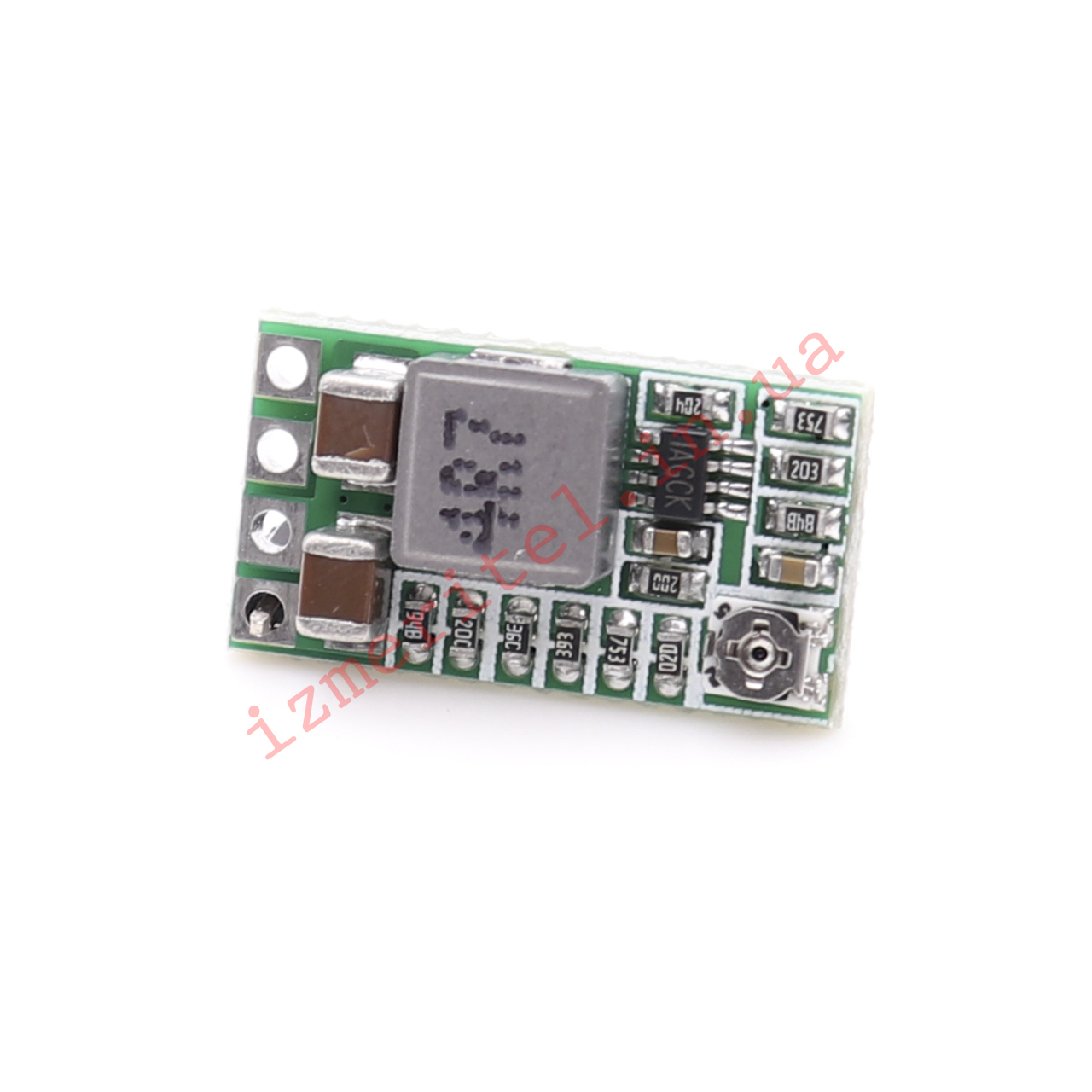

Понижающий DC-DC преобразователь MP2315

Код товара - 0555

Данный модуль представляет собой аналог модели QS-1205CME-3A от известного китайского производителя QSKJ. Построен на базе микросхемы MP2315.

Отлично подходит для замены распространенных стабилизаторов L78xx в корпусе TO220. Расстояние между отверстиями на модуле полностью соответствует расстоянию между выводами линейных стабилизаторов серии L78xx, что значительно упрощает процесс замены.

Настройка выходного напряжения

DC-DC преобразователь можно настроить на фиксированное выходное напряжение путем замыкания перемычки (1,8 В, 2,5 В, 3,3 В, 5 В, 9 В, 12 В). Также поддерживается возможность настройки выходного напряжения с помощью потенциометра (регулируемый диапазон 0,8-17 В).

Компактный размер

Плата имеет очень маленькие размеры, составляющие всего 20 x 11 x 5 мм. Это делает его удобным для интеграции в различные электронные устройства с ограниченным пространством.

Высокая эффективность преобразования

Новая схема использует синхронное выпрямление. Например: при входном напряжении от 6,5 В до 5 В и токе 700 мА, эффективность составляет до 97,5%, а при преобразовании 12 В в 5 В с током 1 А эффективность достигает 94%. Это позволяет снизить потери энергии и повысить общую производительность системы.

Низкий потребляемый ток без нагрузки

Очень низкое энергопотребление без нагрузки, составляющее около 4 мА. Это может быть важным фактором для устройств, работающих от аккумуляторной батареи или с ограниченной доступной мощностью.

Функция отключения стабилизатора

Логический ноль (GND) - стабильное состояние, при котором стабилизатор выключен, не подключен к источнику питания или находится в неподключенном состоянии, в то время как вывод EN стабилизатора подтянут к напряжению 5 вольт с помощью резистора 200К.

Подключение:

• IN+: входное напряжение (+) (от 4,5 до 24 В)
• GND-: общий (-)
• UO+: выходное напряжение (+)
• EN: отключение стабилизатора
