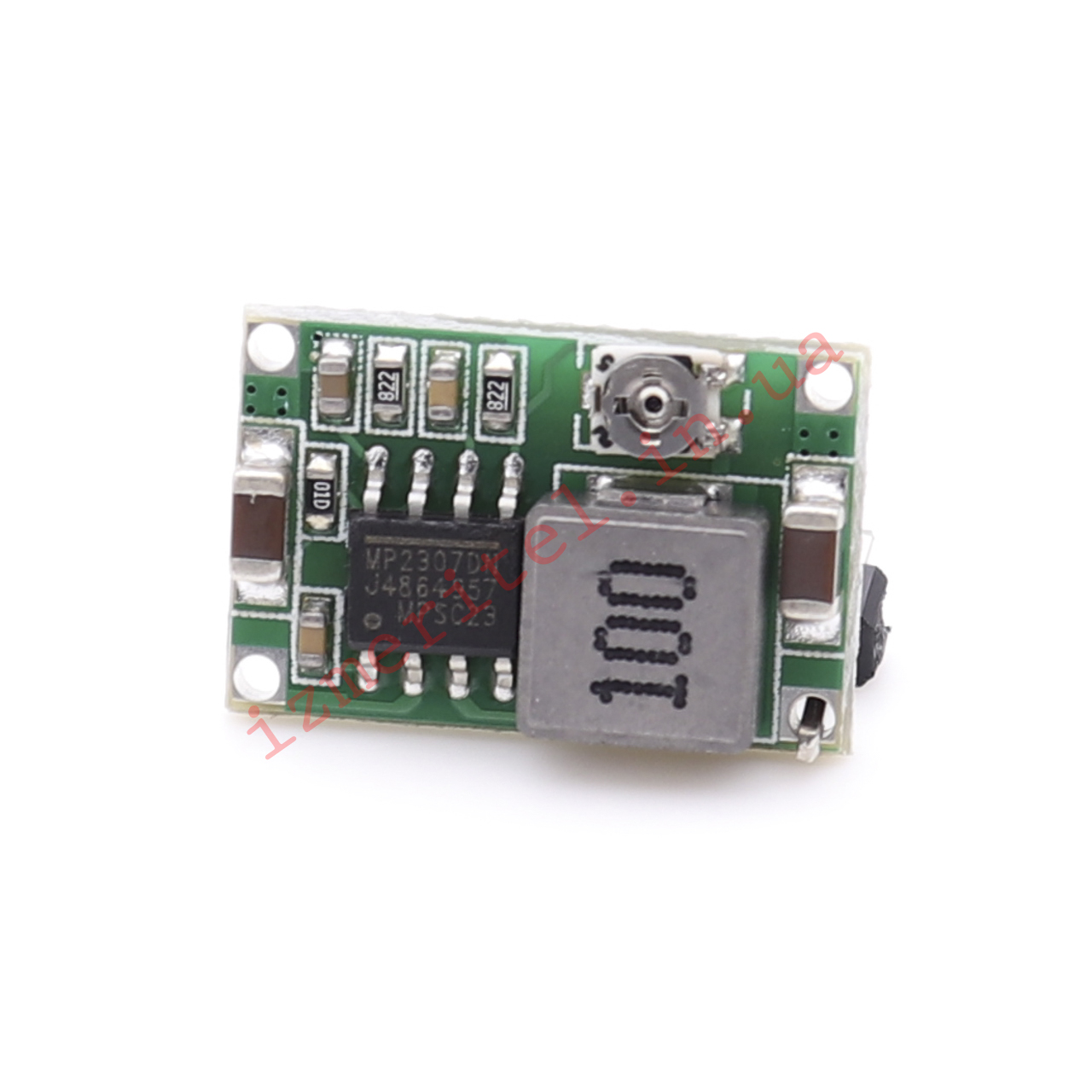

Понижающий DC-DC преобразователь Mini-360 (MP2307DN)

Код товара - 0556

Модуль MP2307DN, также известный под более популярными названиями HX-MINI-360, MH-Mini-360, DSN-Mini-360 - это импульсный регулируемый понижающий DC-DC стабилизатор напряжения с высоким КПД (до 96%). Разработан на основе микросхемы MP2307 (MP2307DN).

Преобразователь Mini-360 способен работать с входным напряжением от 4,75 до 23 В. Благодаря высокой частоте переключения (340 КГц), он обеспечивает значительный выходной ток (до 1.8 А постоянно, до 3 А кратковременно) при компактных размерах. Пульсации на выходе без нагрузки составляют менее 30 мВ. При работе с высокими токами, близкими к максимальным значениям, и продолжительной эксплуатации следует установить радиатор для дополнительного охлаждения.

Компактный переменный резистор позволяет настраивать выходное напряжение с шагом ±2.5%. Максимальная разница между входным и выходным напряжением не должна превышать 15 В. Устройство не имеет защиты от переполюсовки, но при необходимости можно установить диод Шоттки на входе. Также присутствует защита от перегрева, которая отключает модуль при достижении температуры 160 °C.

Может использоваться в DIY-проектах, для питания видеокамер, в автомобилях, в сетевом оборудовании, в RC-моделях, для питания цифровых вольтметров, амперметров, термометров и других аналогичных устройств.

Подключение:

• IN+: входное напряжение (+) (от 4,75 до 23 В)
• IN-:  входное напряжение (-)
• OUT+: выходное напряжение (+)
• OUT-:  выходное напряжение (-)
