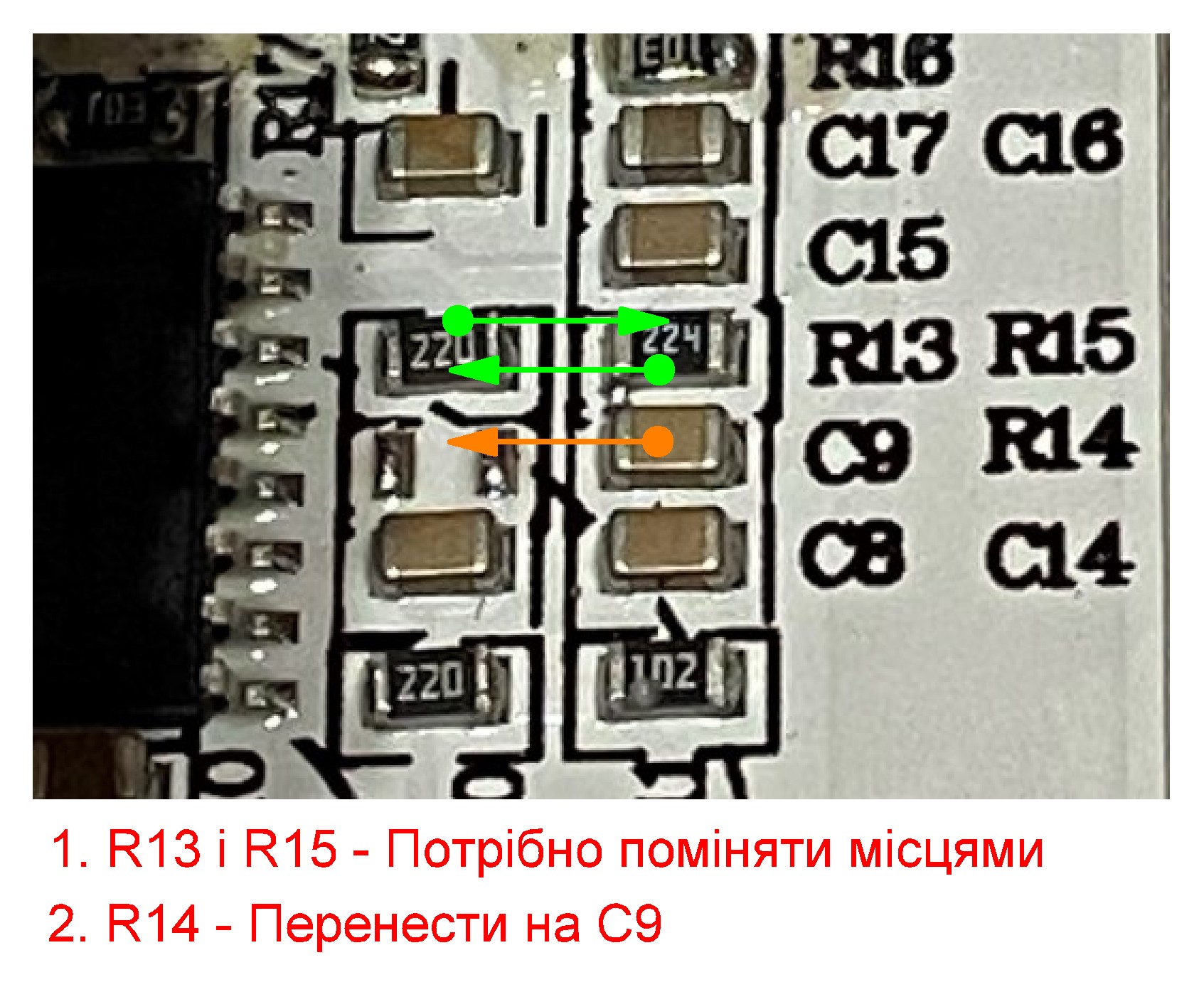

Мощный повышающий преобразователь 10А DC-DC 250Вт (Уценка)

Код товара - 0538

Мощный повышающий DC-DC преобразователь обеспечивает стабилизированное выходное напряжение от 12 до 50 В при изменяющемся входном напряжении от 8,5 до 48 В, мощностью до 250 Вт.

Настройка выходного напряжения осуществляется с помощью многооборотного переменного резистора. Кроме того, преобразователь позволяет ограничивать выходной ток с его стабилизацией, что делает его подходящим для питания светодиодов.

Входное напряжение

8,5-48 В постоянного тока.

Входной ток

10 А (максимально), при превышении 8 А требуется дополнительное охлаждение.

Выходное напряжение

непрерывно регулируемое от 10 до 50 В.

Выходной ток

10 А (максимально), при превышении 6 А требуется дополнительное охлаждение (выходной ток зависит от разницы между входным и выходным напряжением, чем больше разница, тем меньше выходной ток).

Диапазон постоянного тока

0,2-8 А.

Выходная мощность

равна входному напряжению умноженному на 5 А (например, при входном напряжении 12 В выходная мощность составляет 60 Вт, при 24 В - 120 Вт, при 36 В - 180 Вт, при 48 В - 240 Вт).

Защита от перегрузки

присутствует (при входном токе более 13 А автоматически снижается выходное напряжение).

Регулировки выходного напряжения и тока:

1. Поворотом регулировочного резистора RV1 можно установить требуемое выходное напряжение для вашей батареи или светодиода. Например, для напряжения 10 В (серия из 10 светодиодов) установите 37 В. Сопротивление регулировки напряжения - 10 кОм

2. Вращая регулировочный резистор RV2 примерно на 30 оборотов по часовой стрелке, можно установить требуемый выходной ток. Подключите светодиоды и настройте RV2 на нужный ток. При зарядке аккумулятора подключите его после полного разряда и настройте RV2 на нужный ток (для точной настройки зарядки используйте полностью разряженный аккумулятор, так как чем больше остаточного заряда аккумулятора, тем меньше зарядный ток). Не пытайтесь настраивать ток коротким замыканием, так как структура модуля повышения напряжения не предусматривает такой метод регулировки. Сопротивление регулировки тока - 4,7 кОм.

Области применения:

1. Самостоятельное создание стабилизированного источника питания с входным напряжением 12 В и регулируемым выходным напряжением от 12 до 50 В.

2. Питание вашего электронного устройства с установленным выходным напряжением, соответствующим вашей системе.

3. Использование в автомобиле для питания ноутбука, КПК или других цифровых устройств.

4. Создание мобильного источника питания для ноутбука высокой мощности: с большим емкостным аккумулятором 12 В, позволяет использовать ноутбук везде, где вы находитесь.

5. Стабилизация солнечной батареи.

6. Заряд аккумулятора, литий-ионной батареи и других типов батарей.

7. Питание высокомощных светодиодных ламп.

8. Везде, где требуется мощность до 250 Вт.

Подключение:

• VIN+: входное напряжение (+) (от 8,5 до 48 В)
• VIN-:  входное напряжение (-)
• OUT+: выходное напряжение (+)
• OUT-:  выходное напряжение (-)
