Реле времени XH-M194

Код товара - 0151

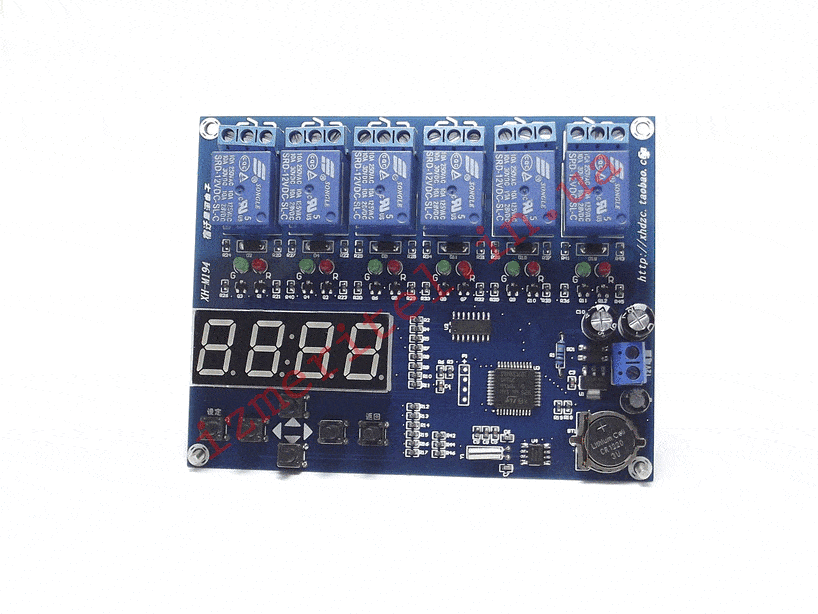

Программируемое реле времени XH-M194 предназначено для отключения или включения различных энергопотребителей по заданному пользователем времени.

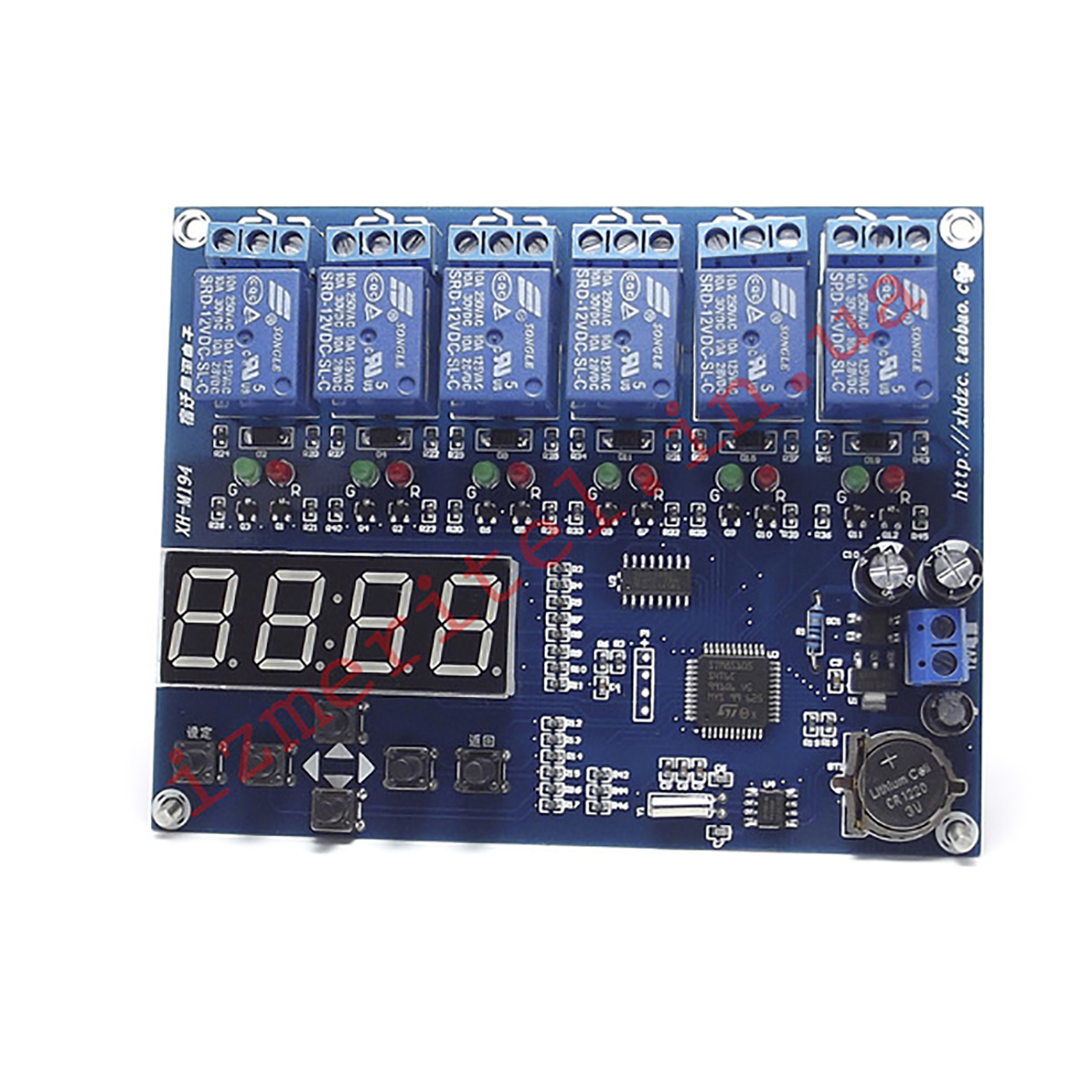

Таймер имеет LED дисплей с четырьмя знакам, светодиодные индикаторы включения реле, шесть кнопок для программирования и управления, клеммы  для подключения нагрузки и питания платы прибора.

Включение и выключение любого из пяти реле задаётся независимо друг от друга. По сути, это пятиканальный суточный таймер. На плате имеются энергонезависимые часы реального времени, которые продолжают идти даже при отключении внешнего питания (дисплей, естественно, не светится, реле не срабатывают без внешнего питания).

Пример настройки первого канала

Для входа в режим программирования необходимо нажать кнопку «SET», после чего кнопками «» или «» выбрать необходимый пункт меню, в нашем случае это - "P001" для входа в выбранный пункт меню нужно нажать кнопку «SET», если на дисплее отображается значение "OFF" это означает что данный канал выключен, кнопками «» или «» включаем его, при этот должно загореться два зеленых светодиода, один возле первого канала, второй возле шестого. Для установки времени нажимаем еще раз кнопку "SET" на дисплее отображается значение "H1" - это время включения реле, ещё раз "SET" и кнопками "", "", "", "" устанавливаем нужное значение, после чего нажимаем кнопку "SET" и попадаем в меню настроек включения/выключения реле. Дальше нам нужно настроить время отключения реле, нажимаем кнопку ""  на дисплее отображается значение "H2" - это время выключения реле, нажимаем кнопку "SET" и кнопками "", "", "", "" устанавливаем нужное значение, после чего нажимаем кнопку "SET" для сохранения настроек в энергонезависимую память. После этого несколькими нажатиями на кнопку "BACK" выходим из меню настроек.

Реле настроено, должен гореть зеленый светодиод возле первого канала, при достижении заданного времени должны замкнутся контакты реле и загореться красный светодиод. Остальные каналы настраиваться аналогично.

Шестое реле включается если включено хотя бы одно из первых пяти.
