Циклическое реле времени на 12 Вольт

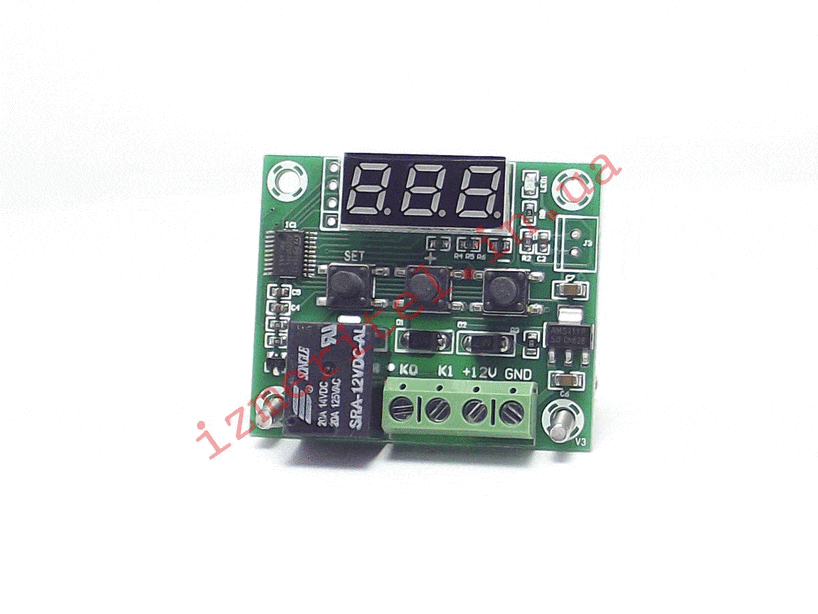

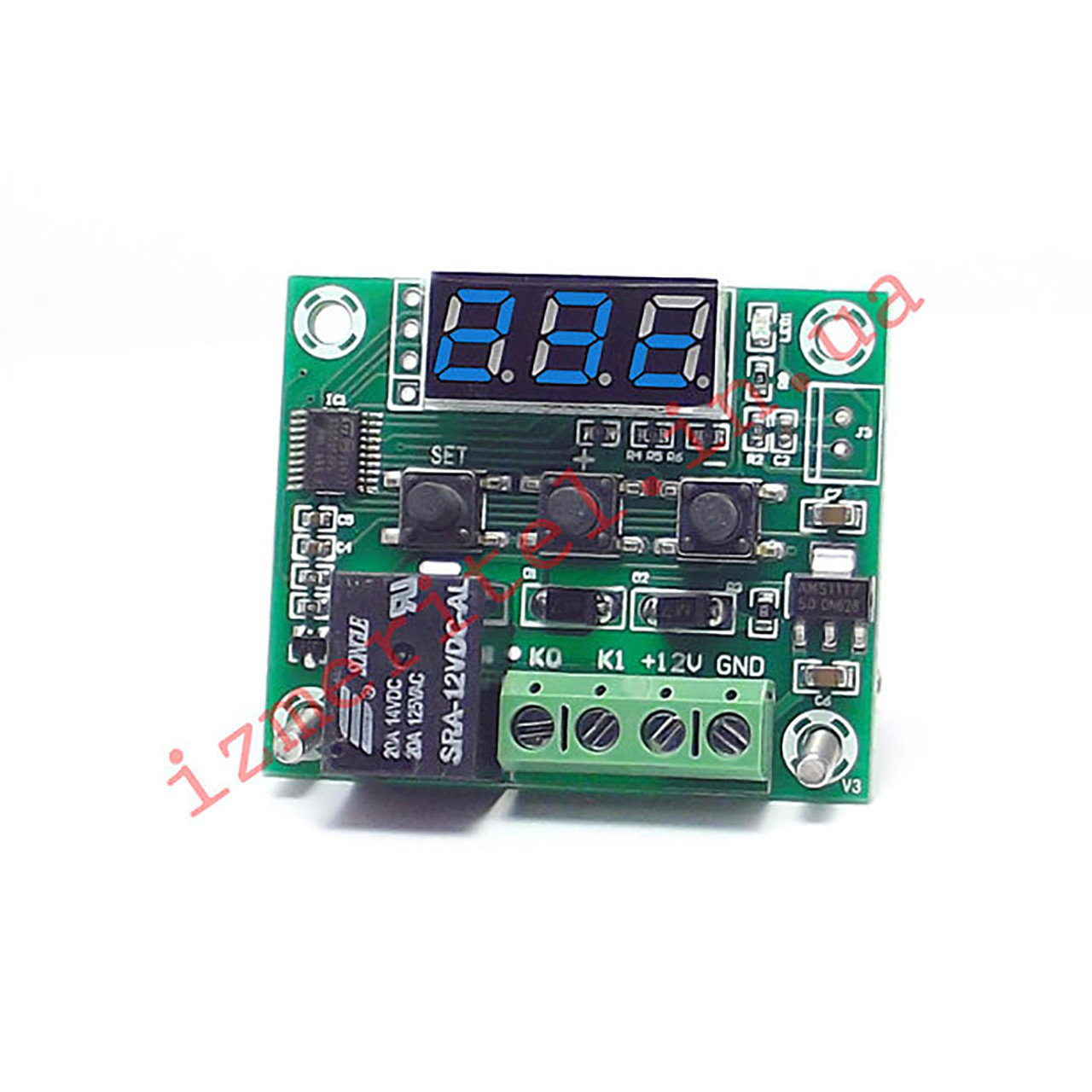

Циклическое реле времени на 12 Вольт, фото 1
впередназад
Циклическое реле времени на 12 Вольт, фото 2Циклическое реле времени на 12 Вольт, фото 3Циклическое реле времени на 12 Вольт, фото 4Циклическое реле времени на 12 Вольт, фото 5Циклическое реле времени на 12 Вольт, фото 6Циклическое реле времени на 12 Вольт, фото 7
  • Заканчивается
  • Код: 0153

130 грн.

Циклическое реле времени на 12 Вольт
130 грн.
ЗаканчиваетсяЦиклическое реле времени на 12 Вольт
Купить
+380931074333
  • +380981074333
  • +380991074333
Купить
+380931074333
  • +380981074333
  • +380991074333
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Программируемое циклическое реле времени предназначено для отключения или включения различных энергопотребителей по заданному пользователем циклу.

Таймер имеет LED дисплей с тремя знаками, светодиодный индикатор включения реле, три кнопки для программирования и управления, клеммы "К0/К1" для подключения нагрузки и "+12V/GND" для питания платы прибора.

 Для входа в режим программирования необходимо нажать один или несколько раз в зависимости от нужной настройки кнопку SET, после чего кнопками «+» или «-» установить нужное значение. Настройки реле времени сохраняются в энергонезависимую память микроконтроллера и при отключении питания сохраняются.

Удержание кнопок «+» и «-» около 5 секунд отключает дисплей, для включения дисплея нужно нажать любую кнопку. Удержание кнопки «+» около 2 секунд переключает режим с режима работы на режим ожидания и наоборот, при переключении параметр времени берется с общих настроек.

Меню циклического реле времени

 Меню  Описание  Параметр  По умолчанию

Настройка режима ожидания:

Первое нажатие кнопки SET установка времени ожидания в часах h 0
Второе нажатие кнопки SET установка времени ожидания в минутах n 0
Третье нажатие кнопки SET установка времени ожидания в секундах c 5

Настройка режима работы:

Четвертое нажатие кнопки SET установка времени работы реле в часах h 0
Пятое нажатие кнопки SET установка времени работы реле в минутах n 0
Шестое нажатие кнопки SET установка времени работы реле в секундах c 5

Сохранение настроек:

Седьмое нажатие кнопки SET сохранение настроек - -



Меню с дополнительными настройками

Для входа в меню с доп. настройками нужно нажать кнопку SET и удерживать около 5 секунд.

 Меню  Описание  Параметр   По умолчанию
0 Установка режима работы после подачи питания.
Параметр 0 - старт с режима ожидания
Параметр 1 - старт с режима работы реле
0/1 0
1 Отключение режима ожидания
Параметр 0 – режим ожидания включен
Параметр 1 - режим ожидания отключен
0/1 0
2 Генератор случайных чисел
Параметр 0 – отключен
Параметр 1 -  включен
------------------------------------------------
Диапазоны:
Режим ожидания – 1...10 минут
Режим работы – 5...20 секунд
0/1 0
3 Установка количества циклов.
Параметр 10 -  количество циклов = 10
0-99 0
4 Запуск по нажатию кнопки «+»
Параметр 0 – отключен
Параметр 1 - включен
------------------------------------------------
Для включения режима – “Запуск по нажатию кнопки «+»” нужно:
1. В доп. меню и установить следующие настройки:
Пункт меню 0: 0_1
Пункт меню 1: 1_1
Пункт меню 2: 2_0
Пункт меню 3: 300
Пункт меню 4: 4_1
Пункт меню 5: _00
Пункт меню 6: 0 или 1
После чего для выхода из доп. меню нажать и удерживать кнопку SET около 5 секунд.
2. В основном меню установить необходимое время работы реле (четвертое, пятое или шестое нажатие кнопки SET)
0/1 0
5 Калибровка (значение коррекции секунды в миллисекундах.) выставляем произвольный период работы реле, чем больше, тем точнее. и стартуем одновременно с секундомером к примеру, выставили 5 минут (300 секунд), а по факту прошло 296 секунд от момента запуска до срабатывания 300 - 296 = 4000 мс ошибки. 4000 / 300 (секунд) - в коррекцию занести +13 т.е. если считает быстрее - "удлиняем" секунды, если медленнее - укорачиваем +/-99мс 0
6 Настройка быстрой смены режимов
Параметр 0 – удержание кнопки «+» - 2 сек.
Параметр 1 - нажатие кнопки «+»
0/1 0





Например, данное реле времени мы хотим использовать в инкубаторе для автоматического переворота яиц. Переворот будем осуществлять каждые 2 часа, и допустим, что для полного переворота яиц двигатель должен работать 7 секунд.
Для выполнения данной задачи нам нужно установить режим ожидания 2 часа и режим работы реле 7 секунд, для этого нажимаем кнопку SET один раз и попадаем в режим установки времени ожидания в часах и кнопкой «+» устанавливаем цифру 2, после этого нажимаем кнопку SET еще 5 раз и попадаем в режим настройки работы реле в секундах и кнопкой «+» устанавливаем цифру 7. Нужные параметры заданы и для сохранения настроек нам нужно нажать кнопку SET еще один раз, после этого на дисплее появится обратный отсчет времени режима ожидания.



Реле времени W1209









 3D обзор Реле времени W1209



Нашли дешевле? А гарантию они дают? А техническую консультацию по проданному товару предоставят? А товар в наличии у них есть? По Украине в течение 0-2 дней доставляют? Если ответ на все вопросы "Да!", то пришлите нам ссылку на товар, и мы постараемся продать по этой же цене.
facebook twitter
Характеристики
Страна производительУкраина
Технические характеристики
Максимальный ток коммутации10.0 (А)
Минимальное время задержки1 сек сек
Максимальное время задержки356400 сек сек
Минимальная рабочая температура-20.0 (град.)
Максимальная рабочая температура60.0 (град.)
Габаритные размеры
Длина48.0 (мм)
Высота15.0 (мм)
Ширина40.0 (мм)
Дополнительные характеристики
Частота обновления2 раза в секунду
ДисплейLED 0.28" (синий)
Вес0.02 кг
ПитаниеDC 12v
Высота цифр7.1 мм
МикроконтроллерSTM8S003F3P6
Потребляемый ток30 мА
Максимальна длительность интервала99 часов
Механический ресурс реле, циклов1 000 000
Потребляемый ток при работе реле65 мА
Минимальная длительность интервала1 секунда
Единицы измерения для устанавливаемых интерваловсекунда, минута, час
Количество каналов1
Тип монтажаНавесной
Информация для заказа
