Высокотемпературный терморегулятор XH-W1315, 24В, -99...+999 °С

Код товара - 0221

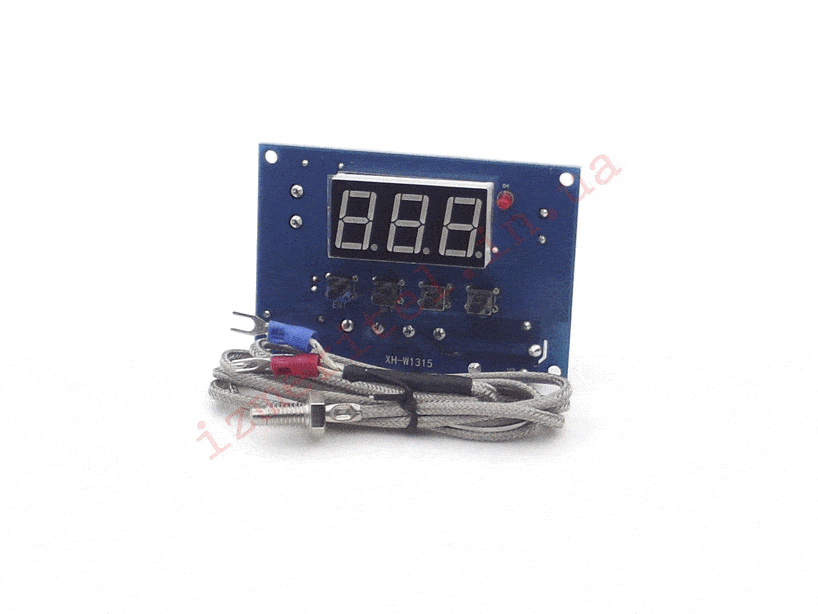

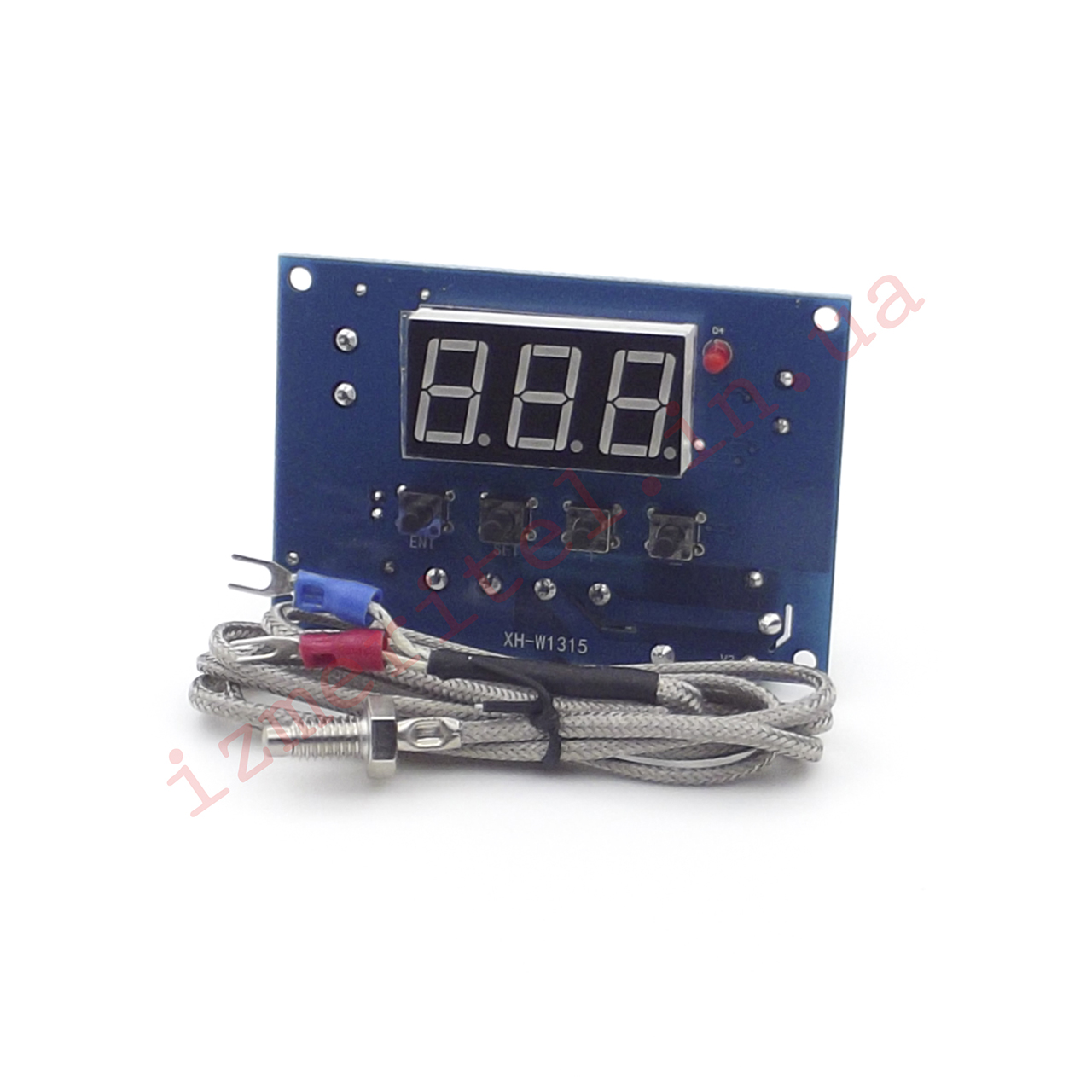

Программируемый терморегулятор XH-W1315 предназначен для контроля температуры в диапазоне от -99 до +999°С. Плата включает в себя зуммер, LED дисплей с тремя знаками, светодиодный индикатор включения реле, четыре кнопки управления, две клеммы для подключения внешней термопары типа К, две клеммы для подключения нагрузки, две клеммы "VCC+/VCC-" для питания прибора. Длина кабеля 1 метр, диаметр резьбы М6.

Важно!!! При подключении термопары, требуется строгое соблюдение полярностей, красный провод "+", синий "-".

В режиме ожидания на цифровом индикаторе постоянно отображается текущая температура с датчика.

Регулировка температуры происходит за счет установки гистерезиса пункт меню P1, максимальный диапазон 50 °С.

Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками "+" или "- " установить нужную температуру, и еще раз нажать кнопку SET.

Для входа в режим программирования необходимо удерживать в течение 5 секунд кнопку SET, после чего кнопками "+" или "- " выбрать пункт меню из списка ниже. Для сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Настройки терморегулятора сохраняются в энергонезависимую память микроконтроллера и после отключения питания не изменяются.

В меню Р2 можно откалибровать показания терморегулятора по эталонному прибору (в пределах ±20 °С)

В меню Р3 можно задать температуру при достижении которой включится световая и звуковая сигнализация. Показания текущей температуры начнут мигать, зуммер начнет издавать звуковые сигналы. Для отключения зуммера нужно нажать кнопку "ENT".

Для возврата к заводским настройкам необходимо, нажать одновременно кнопки "+" и "-"и удерживать около 2 секунд, после чего зуммер издаст звуковой сигнал, на дисплее появятся три восьмерки, прибор перейдет в режим ожидания, на дисплее начнет отображаться текущая температура.

Меню терморегулятора XH-W1315:
