Програмоване циклічне реле часу призначено для відключення або включення різних енергоспоживачів по заданому користувачем циклу.

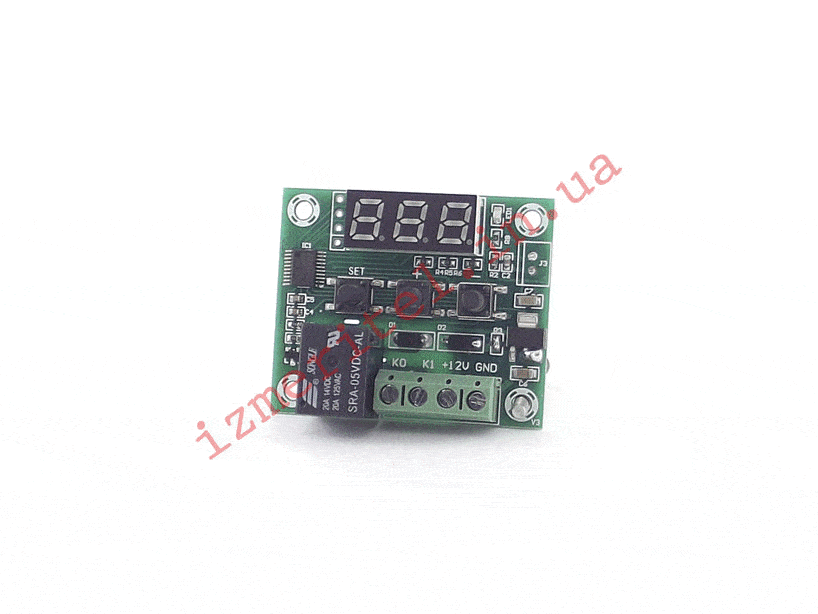

Таймер має LED - дисплей з трьома знаками, світлодіодний індикатор включення реле, три кнопки для програмування і управління, клеми "К0/К1" для підключення навантаження і "+12V/GND" для живлення плати приладу.
Для входу в режим програмування необхідно натиснути один або кілька разів в залежності від потрібного налаштування кнопку SET, після чого кнопками «+» або «-» встановити потрібне значення. Налаштування реле часу зберігаються в енергонезалежну пам'ять мікроконтролера і зберігаються при відключенні живлення.
Утримання кнопок «+» і «-» близько 5 секунд відключає дисплей, для включення дисплея потрібно натиснути будь-яку кнопку. Утримання кнопки «+» близько 2 секунд перемикає режим з режиму на режим очікування і навпаки, при перемиканні параметр часу береться з загальних налаштувань.
Меню циклічного реле часу
| Меню | Опис | Параметр | За замовчуванням |
|
Налаштування режиму очікування: |
|||
|
Перше натиснення кнопки SET |
установка часу очікування в годинах | h | 0 |
| Друге натискання кнопки SET | установка часу очікування в хвилинах | n | 0 |
| Третє натиснення кнопки SET | установка часу очікування в секундах | c | 5 |
|
Налаштування режиму роботи: |
|||
| Четверте натискання кнопки SET | установка часу роботи реле в годинах | h | 0 |
| Четверте натискання кнопки SET | установка часу роботи реле в хвилинах | n | 0 |
| Шосте натискання кнопки SET | установка часу роботи реле в секундах | c | 5 |
|
Збереження налаштувань: |
|||
| Сьоме натискання кнопки SET | збереження налаштувань | - | - |
Меню з додатковими налаштуваннями
Для входу в меню з дод. налаштуваннями потрібно натиснути кнопку SET і утримувати близько 5 секунд.
| Меню | Опис | Параметр | За замовчуванням |
| 0 | Установка режиму роботи після подачі живлення. Параметр 0 - старт з режиму очікування Параметр 1 - старт з режиму роботи реле |
0/1 | 0 |
| 1 | Відключення режиму очікування Параметр 0 – включений режим очікування Параметр 1 - режим очікування відключений |
0/1 | 0 |
| 2 | Генератор випадкових чисел Параметр 0 – відключений Параметр 1 - включений ------------------------------------------------ Діапазони: Режим очікування – 1...10 хвилин Режим роботи – 5...20 секунд |
0/1 | 0 |
| 3 | Установка кількості циклів. Параметр 10 - кількість циклів = 10 |
0-99 | 0 |
| 4 | Запуск по натисненню кнопки «+» Параметр 0 – відключений Параметр 1 - включений ------------------------------------------------ Для включення режиму – "Запуск по натисненню кнопки "+"" потрібно: 1. У дод. меню і встановити такі налаштування: Пункт меню 0: 0_1 Пункт меню 1: 1_1 Пункт меню 2: 2_0 Пункт меню 3: 300 Пункт меню 4: 4_1 Пункт меню 5: _00 Пункт меню 6: 0 або 1 Після чого для виходу з дод. меню натиснути і утримувати кнопку SET близько 5 секунд. 2. В основному меню встановити необхідний час роботи реле (четверте, п'яте чи шосте натискання кнопки SET) |
0/1 | 0 |
| 5 | Калібрування (значення корекції секунди в мілісекундах.) виставляємо довільний період роботи реле, чим більше, тим точніше. і стартуємо одночасно з секундоміром приміром, виставили 5 хвилин (300 секунд), а за фактом пройшло 296 секунд від моменту запуску до спрацьовування 300 - 296 = 4000 мс помилки. 4000 / 300 (секунд) - корекцію занести +13 т. е. якщо вважає швидше - "подовжує" секунди, якщо повільніше - вкорочуємо | +/-99мс | 0 |
| 6 | Налаштування швидкої зміни режимів Параметр 0 – утримання кнопки «+» - 2 сек. Параметр 1 - натискання кнопки «+» |
0/1 | 0 |
Для виконання даної задачі нам потрібно встановити режим очікування 2 години і режим роботи реле 7 секунд, для цього натискаємо кнопку SET один раз і потрапляємо в режим установки часу очікування в годинах і кнопкою «+» встановлюємо цифру 2, після цього натискаємо кнопку SET ще 5 разів і потрапляємо в режим роботи реле в секундах і кнопкою «+» встановлюємо цифру 7. Потрібні параметри задані і для збереження налаштувань нам потрібно натиснути кнопку SET ще один раз, після цього на дисплеї з'явиться зворотний відлік часу режиму очікування.
