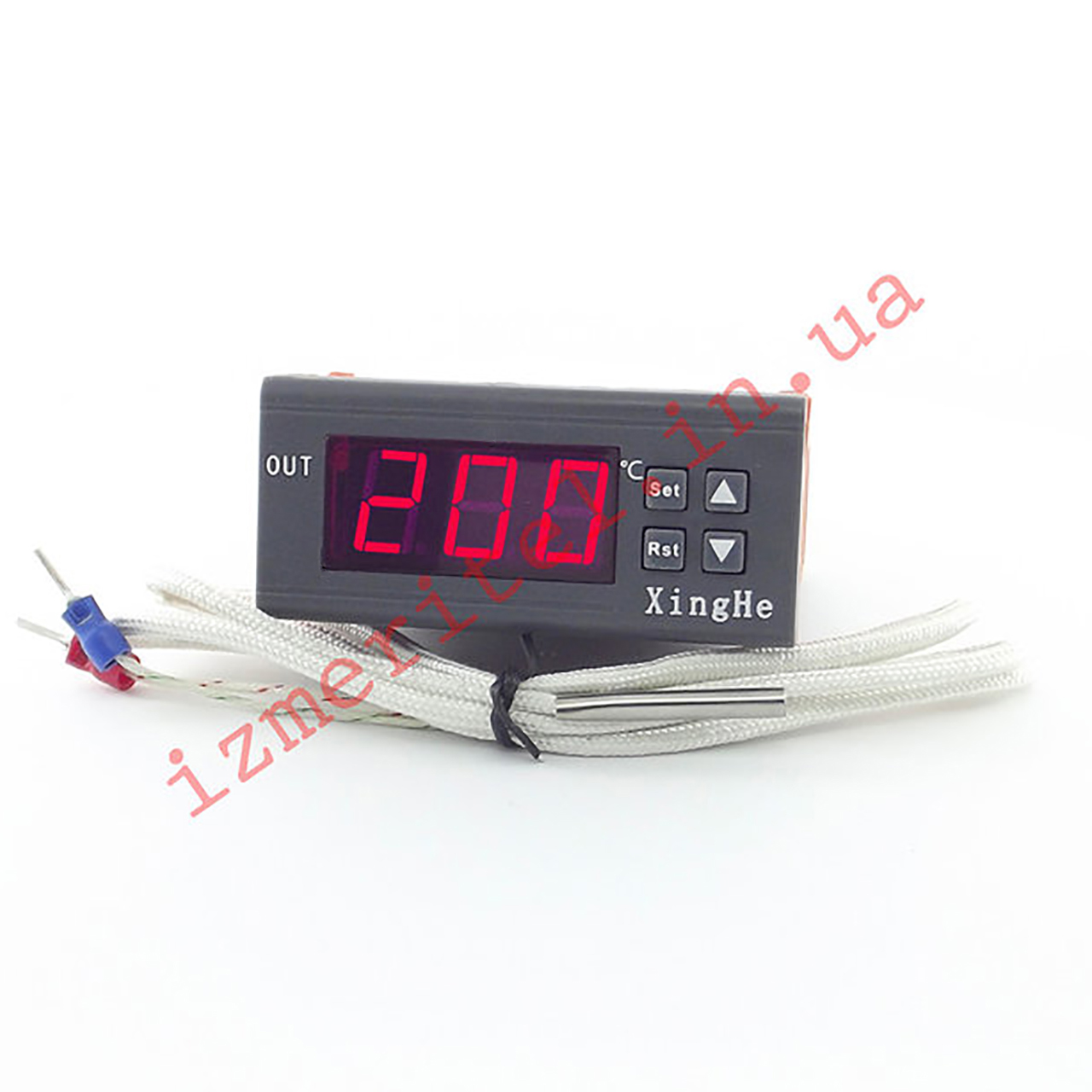

Высокотемпературный терморегулятор XH-W2030, 220 В, -30...+999 °С

Код товара - 0312

Программируемый терморегулятор XH-W2030 предназначен для контроля температуры в диапазоне от -30 до +999°С, имеет зуммер, LED дисплей с тремя знаками, светодиодный индикатор включения реле, четыре кнопки управления, две клеммы "-К+" для подключения внешней термопары, две клеммы "AIS" для подключения аварийной сигнализации, две клеммы "OUT" для подключения нагрузки, две клеммы "VCC" для питания прибора, два реле. Термопара типа К, длина кабеля 1 метр.

Важно!!! При подключении термопары, требуется строгое соблюдение полярностей, красный провод "+", синий "-".

В режиме ожидания на цифровом индикаторе постоянно отображается текущая температура с датчика.

Регулировка температуры происходит за счет установки гистерезиса пункт меню P1, максимальный диапазон 100 °С.

Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками "вверх" или "вниз" установить нужную температуру, и еще раз нажать кнопку SET.

Для входа в режим программирования необходимо удерживать в течение 5 секунд кнопку SET, после чего кнопками "вверх" или "вниз" выбрать пункт меню из списка ниже. Для сохранения настроек нужно нажать кнопку "Rst" или же не нажимать никакие кнопки в течение 30 секунд. Настройки терморегулятора сохраняются в энергонезависимую память микроконтроллера и после отключения питания не изменяются.

В меню Р2 можно откалибровать показания терморегулятора по эталонному прибору (в пределах ±10 °С)

В меню Р3 можно задать температуру при достижении которой включится световая и звуковая сигнализация, показания текущей температуры начнут мигать, зуммер начнет издавать звуковые сигналы, прибор перейдет в аварийный режим работы отключится нагрузку на клеммах "OUT" и включит нагрузку на клеммах "AIS". Для отключения зуммера нужно нажать кнопку "Rst".

В меню Р4 можно включить блокировку установки температуры контроля, то есть нельзя будет изменить температуру при которой должно включится или отключится реле с нагрузкой.

Для возврата к заводским настройкам необходимо, нажать одновременно кнопки "вверх" или "вниз" и удерживать около 5 секунд, после чего зуммер издаст звуковой сигнал, на дисплее появятся три восьмерки, прибор перейдет в режим ожидания, на дисплее начнет отображаться текущая температура.

Меню терморегулятора W2030:

Код товара: 0310

Питание: 12В

Код товара: 0311

Питание: 24В
