Понижуючий DC-DC перетворювач LM2596S з вольтметром

Код товару - 0561

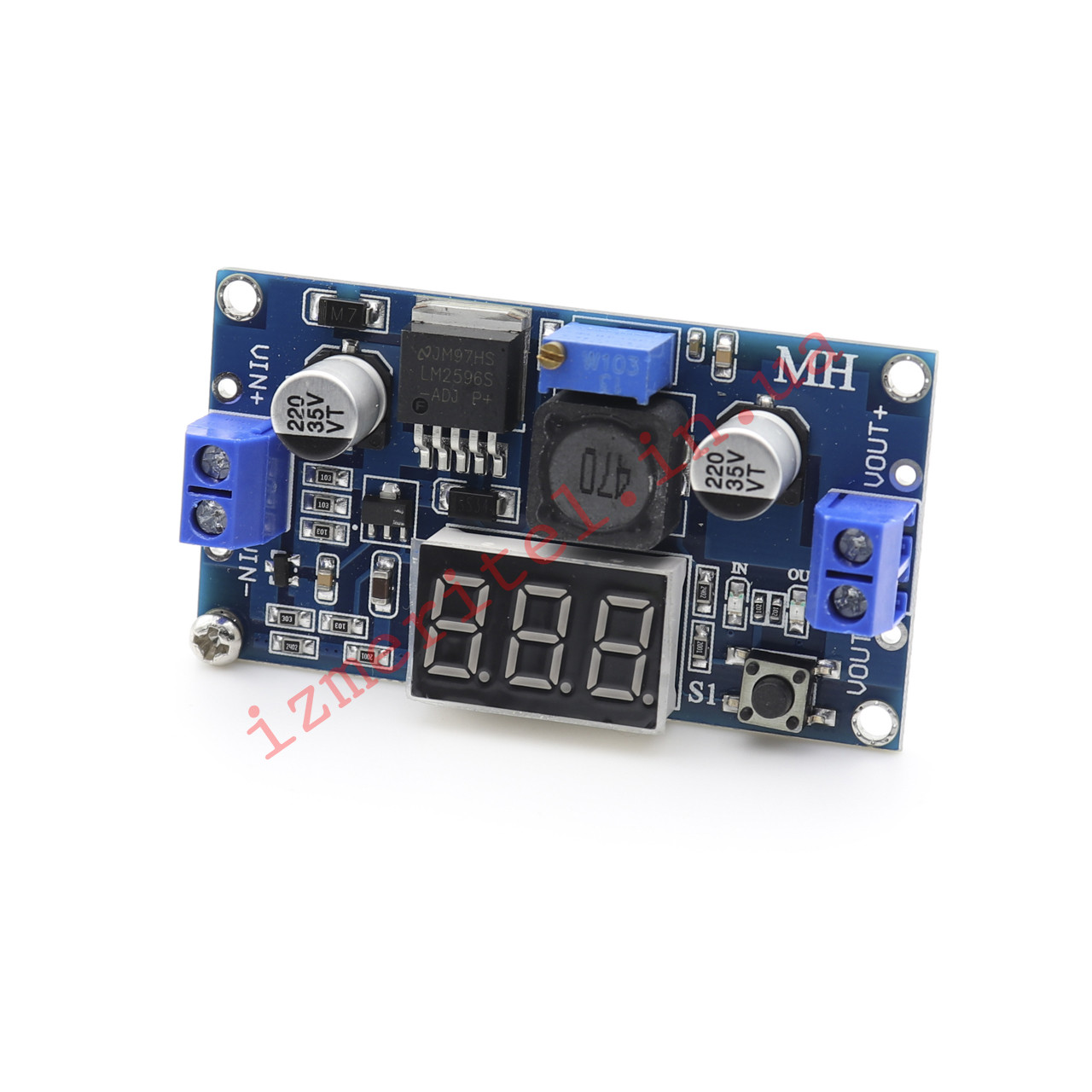

DC-DC конвертер LM2596S зі вбудованим вольтметром - це електронний пристрій, який може знижувати постійну напругу (DC) з високого рівня до низького рівня, одночасно надаючи можливість вимірювання вихідної напруги.

Особливості:

1. Дисплей з вольтметром має червоний колір індикатора та має похибку ±0.1 В при вимірюванні напруги в діапазоні від 4 до 40 В. (Зверніть увагу: якщо вхідна напруга менше 4 В, вбудований вольтметр не буде працювати і не буде відображати значення).

2. Вольтметр можна вимкнути, для цього потрібно тривалий час натиснути і утримувати кнопку понад 1 секунду, але менше 4 секунд. Після відпускання кнопки вольтметр буде вимкнений. Щоб знову увімкнути вольтметр, достатньо натиснути кнопку коротким натиском.

3. Кнопка для вибору вимірюваної вхідної або вихідної напруги. Також є два індикаторних світлодіода, які відображають вибрану сторону. При першому включенні цифровий дисплей автоматично відображає вхідну напругу і загорається світлодіод IN. При натисканні на кнопку дисплей перемикається на відображення вихідної напруги і загорається світлодіод OUT. Останні вибрані налаштування зберігаються навіть при відключенні живлення.

4. Калібрування для покращення точності вимірювання вхідної та вихідної напруги. Для активації цієї функції потрібно тривалий час натиснути і утримувати кнопку понад 4 секунди, після чого відпустити кнопку. У режимі калібрування буде світитися світлодіод IN (калібрування вхідної напруги), а на дисплеї буде миготіти калібрувальне значення (заводське налаштування - 0.0). За допомогою короткого натискання кнопки можна змінити це значення (діапазон зміни від -0.5 до 0.5 В в одиницях V). Позитивне значення означає підвищення калібрування, від'ємне - зниження. Після налаштування калібрування вхідної напруги, тривалий час натисніть кнопку понад 2 секунди, а потім відпустіть. Зараз буде проведено калібрування вихідної напруги. У цьому режимі буде світитися світлодіод OUT (калібрування вихідної напруги), і на дисплеї буде відображатися значення калібрування. Метод налаштування аналогічний налаштуванню вхідної напруги. Після завершення калібрування вихідної напруги, тривалий час натисніть кнопку понад 2 секунди, а потім відпустіть. Встановлені значення калібрування збережуться і будуть використовуватися при подальших вимірюваннях. Ці значення залишаться збереженими навіть при відключенні живлення (не будуть скинуті при відключенні електроживлення).

5. Клемні затискачі, які дозволяють використовувати модуль без паяльника, також є можливість припаяти дроти.

6. Модуль працює з внутрішньою частотою 150 кГц і відноситься до другого покоління імпульсних регуляторів напруги, що забезпечує низьке енергоспоживання та високу ефективність.

7. Захист вхіду від зворотної полярності за допомогою вбудованого діода, що запобігає пошкодженню модуля при неправильному підключенні живлення.

8. Захист від перегріву і короткого замикання (для навантаження понад 15 Вт рекомендується посилити тепловідведення).

Ці особливості роблять даний модуль зручним та надійним для вимірювання та регулювання напруги в діапазоні від 1,25 до 37 В.

Підключення:

• VIN+: вхідна напруга (+) (від 4 до 40 В)
• VIN-:  вхідна напруга (-)
• VOUT+: вихідна напруга (+)
• VOUT-:  вихідна напруга (-)
