Понижуючий DC-DC перетворювач MP2315

26 ₴

Показати оптові ціни
  • Немає в наявності
  • Оптом і в роздріб
  • Код: 0555
Понижуючий DC-DC перетворювач MP2315
Понижуючий DC-DC перетворювач MP2315Немає в наявності
26 ₴
+380 (99) 107-43-33
  • +380 (98) 107-43-33
  • +380 (93) 107-43-33
+380 (99) 107-43-33
  • +380 (98) 107-43-33
  • +380 (93) 107-43-33
повернення товару протягом 14 днів за рахунок покупця

Код товару - 0555

Цей модуль є аналогом моделі QS-1205CME-3A від відомого китайського виробника QSKJ. Побудований на основі мікросхеми MP2315.

Чудово підходить для заміни поширених стабілізаторів L78xx у корпусі TO220. Відстань між отворами на модулі повністю відповідає відстані між виводами лінійних стабілізаторів серії L78xx, що значно спрощує процес заміни.

Налаштування вихідної напруги

DC-DC перетворювач можна налаштувати на фіксовану вихідну напругу шляхом замикання перемички (1,8 В, 2,5 В, 3,3 В, 5 В, 9 В, 12 В). Також підтримується можливість налаштування вихідної напруги за допомогою потенціометра (регульований діапазон 0,8-17 В).

Компактний розмір

Плата має дуже малі розміри - всього 20 x 11 x 5 мм. Це робить його зручним для інтеграції в різні електронні пристрої з обмеженим простором.

Висока ефективність перетворення

Нова схема використовує синхронне випрямлення. Наприклад, при вхідному напрузі від 6,5 В до 5 В і струмі 700 мА ефективність становить до 97,5%, а при перетворенні 12 В в 5 В зі струмом 1 А ефективність досягає 94%. Це дозволяє знизити втрати енергії і підвищити загальну продуктивність системи.

Низький струм споживання без навантаження

Дуже низьке енергоспоживання без навантаження, приблизно 4 мА. Це може бути важливим фактором для пристроїв, які працюють від акумуляторної батареї або з обмеженою доступною потужністю.

Функція відключення стабілізатора

Логічний нуль (GND) - стабільний стан, при якому стабілізатор вимкнений, не підключений до джерела живлення або знаходиться у непідключеному стані, тоді як вивід EN стабілізатора заземлений через резистор 200 кОм до напруги 5 вольт.



Підключення:

  • IN+: вхідна напруга (+) (від 4,5 до 24 В)
  • GND: загальний (-)
  • UO+: вихідна напруга (+)
  • EN: відключення стабілізатора

Понижуючий DC-DC перетворювач MP2315

Цей товар можна покрутити в 3D - для цього натисніть на картинку нижче

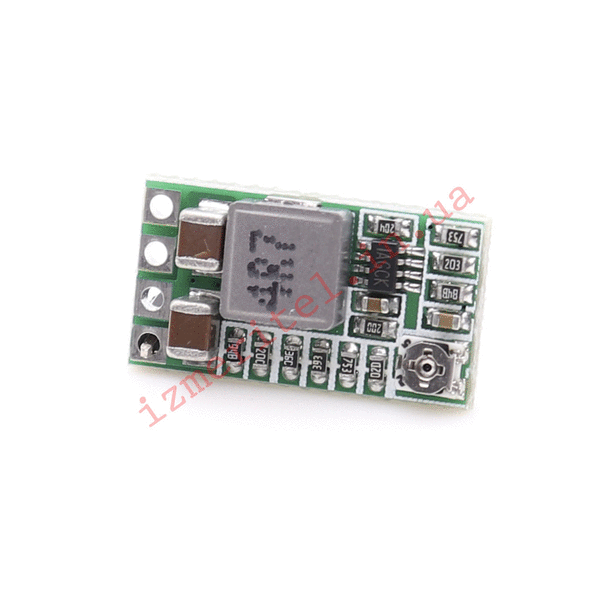

3D огляд Понижуючий DC-DC перетворювач MP2315

Характеристики
Основні атрибути
Висота11 мм
Довжина20 мм
СтанНовий
Країна виробникКитай
ТипМодуль
Тип модуляКомунікаційний
Ширина5 мм
Користувацькі характеристики
Вхідна напруга4,5-24 В
Вихідна напруга0,8-17 В
Гальванічна розв'язкаНі
Гарантійний період14 днів
Індикатор роботиНі
ККД97.5 %
Максимальна робоча температура85 °С
Мінімальна робоча температура-40 °С
Номінальний струм3 А
Споживаний струм без навантаження, 12 В4 мА
ВиробникIzmeritel
Регулювання напругиТак
Регулювання струмуНемає
Тип перетворювачаЗнижувальний
Інформація для замовлення
  • Ціна: 26 ₴
