Знижувальний DC-DC перетворювач Mini-360 (MP2307DN)
16 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 100 грн
- Немає в наявності
- Оптом і в роздріб
- Код: 0556
- +380 (98) 107-43-33
- +380 (93) 107-43-33
Код товару - 0556

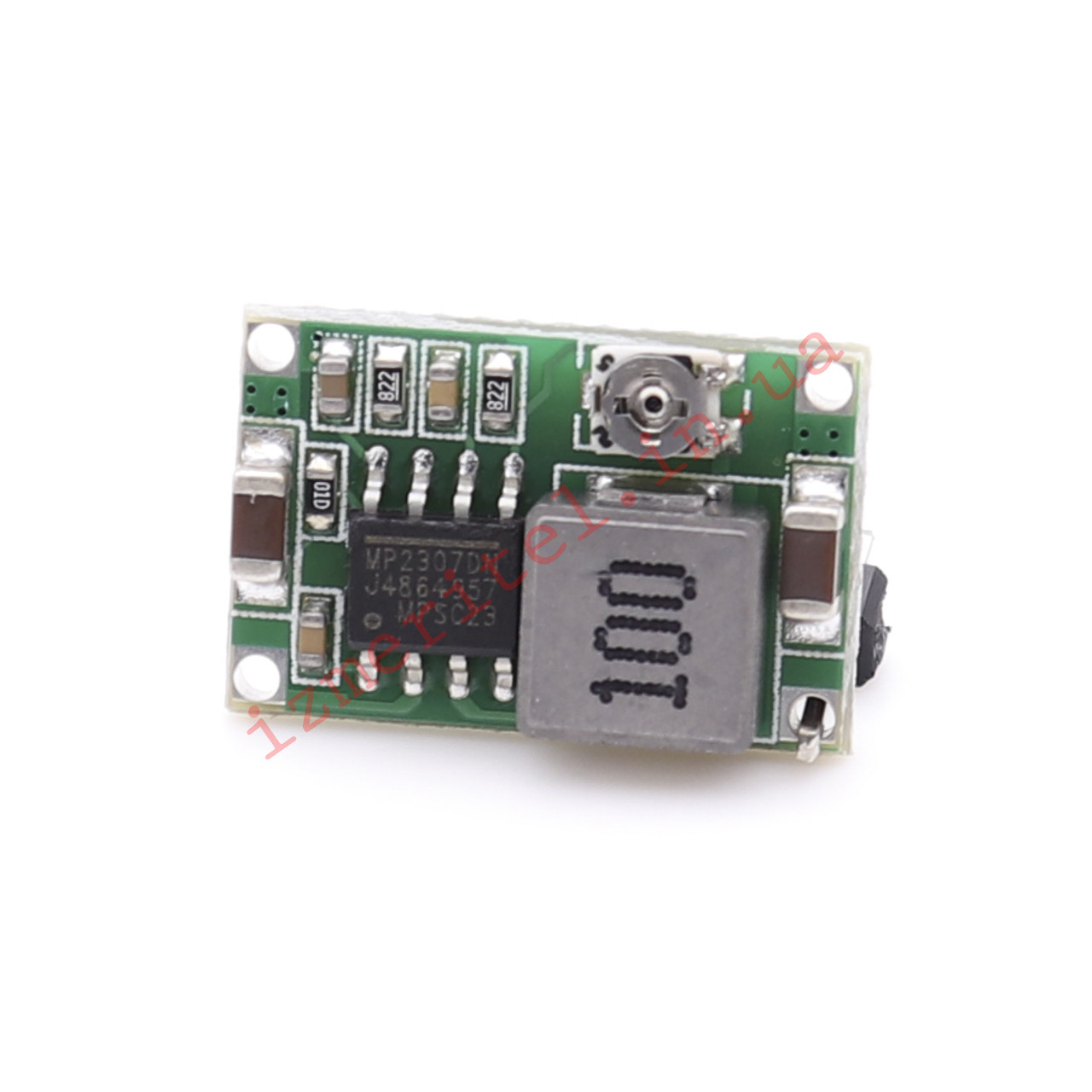

Модуль MP2307DN, також відомий під більш популярними назвами HX-MINI-360, MH-Mini-360, DSN-Mini-360, є імпульсним регульованим понижуючим DC-DC стабілізатором напруги з високою КПД (до 96%). Розроблений на основі мікросхеми MP2307 (MP2307DN).
Перетворювач Mini-360 здатний працювати зі вхідною напругою від 4,75 до 23 В. Завдяки високій частоті перемикання (340 кГц), він забезпечує значний вихідний струм (до 1,8 А постійно, до 3 А кратковременно) при компактних розмірах. Пульсації на виході без навантаження становлять менше 30 мВ. При роботі з високими струмами, близькими до максимальних значень, і тривалому використанні слід встановити радіатор для додаткового охолодження.
Компактний змінний резистор дозволяє налаштовувати вихідну напругу з кроком ±2,5%. Максимальна різниця між вхідною і вихідною напругою не повинна перевищувати 15 В. Пристрій не має захисту від переполяризації, але за необхідності можна встановити діод Шотткі на вході. Також є захист від перегріву, який вимикає модуль при досягненні температури 160 °C.
Цей модуль можна використовувати в DIY-проектах, для живлення відеокамер, в автомобілях, в мережевому обладнанні, в RC-моделях, для живлення цифрових вольтметрів, амперметрів, термометрів та інших подібних пристроїв.
Підключення:
IN+: вхідна напруга (+) (від 4,75 до 23 В)
IN-: вхідна напруга (-)
OUT+: вихідна напруга (+)
OUT-: вихідна напруга (-)
Габаритні розміри | |
---|---|
Висота | 11 мм |
Довжина | 17 мм |
Ширина | 3.8 мм |
Основні атрибути | |
Номінальний струм | 3 А |
Стан | Новий |
Країна виробник | Китай |
Користувальницькі характеристики | |
Вхідна напруга | 4,75-23 В |
Вихідна напруга | 1-17 В |
Гальванічна розв'язка | Ні |
Гарантійний період | 14 днів |
Індикатор роботи | Ні |
ККД | 96 % |
Максимальна робоча температура | 85 °С |
Мінімальна робоча температура | -40 °С |
Споживаний струм без навантаження, 12 В | 4 мА |
Виробник | Izmeritel |
Регулювання напруги | Так |
Регулювання струму | Немає |
Тип | Модуль |
Тип модуля | Комунікаційний |
Тип перетворювача | Знижувальний |
