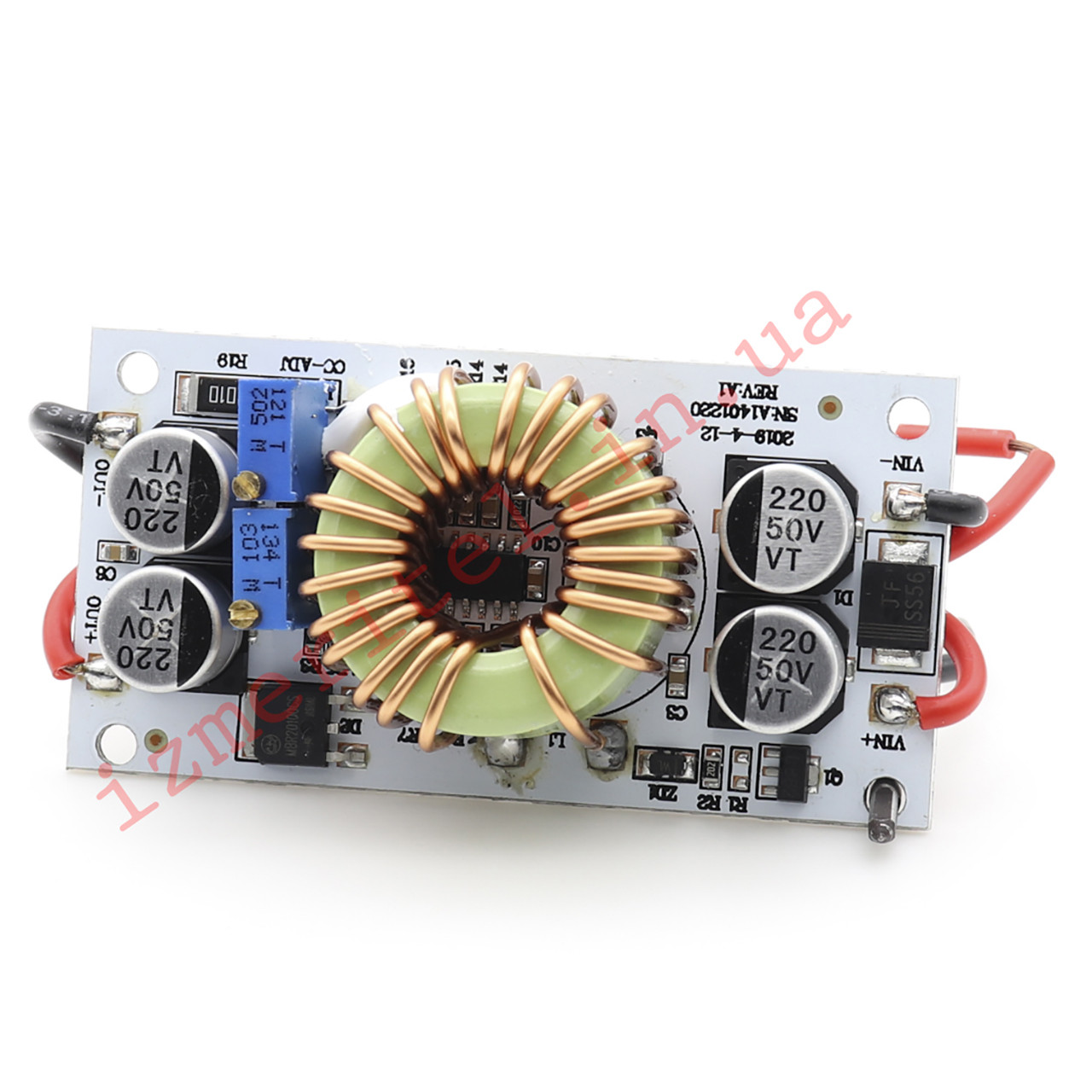

Потужний підвищуючий перетворювач 10А DC-DC 250Вт (Уцінка)

Код товару - 0538

Потужний підвищуючий DC-DC перетворювач забезпечує стабілізовану вихідну напругу від 12 до 50 В при змінній вхідній напрузі від 8,5 до 48 В, потужністю до 250 Вт.

Налаштування вихідної напруги здійснюється за допомогою багатооборотного змінного резистора. Крім того, перетворювач дозволяє обмежувати вихідний струм з його стабілізацією, що робить його придатним для живлення світлодіодів.

Вхідна напруга

8,5-48 В постійного струму.

Вхідний струм

10 А (максимально), при перевищенні 8 А потрібно додаткове охолодження.

Вихідна напруга

безперервно регульована від 10 до 50 В.

Вихідний струм

10 А (максимально), при перевищенні 6 А потрібно додаткове охолодження (вихідний струм залежить від різниці між вхідною та вихідною напругою, чим більша різниця, тим менший вихідний струм).

Діапазон постійного струму

0,2-8 А.

Вихідна потужність

дорівнює вхідній напрузі помноженій на 5 А (наприклад, при вхідній напрузі 12 В вихідна потужність становить 60 Вт, при 24 В - 120 Вт, при 36 В - 180 Вт, при 48 В - 240 Вт).

Захист від перевантаження

присутній (при вхідному струмі більше 13 А автоматично знижується вихідна напруга).

Регулювання вихідної напруги та струму:

1. Поворотом регулювального резистора RV1 можна встановити необхідну вихідну напругу для батареї або світлодіода. Наприклад, для напруги 10 В (серія з 10 світлодіодів) встановіть 37 В. Опір регулювання напруги - 10 кОм

2. Повертаючи регулювальний резистор RV2 приблизно на 30 оборотів за годинниковою стрілкою, можна встановити необхідний вихідний струм. Підключіть світлодіоди та налаштуйте RV2 на потрібний струм. Під час заряджання акумулятора підключіть його після повного розряду та налаштуйте RV2 на потрібний струм (для точного настроювання заряджання використовуйте повністю розряджений акумулятор, оскільки чим більше залишкового заряду акумулятора, тим менше зарядний струм). Не намагайтеся налаштовувати струм коротким замиканням, оскільки структура модуля підвищення напруги не передбачає такого методу регулювання. Опір регулювання струму – 4,7 кОм.

Області застосування:

1. Самостійне створення стабілізованого джерела живлення з вхідною напругою 12 В та регульованою вихідною напругою від 12 до 50 В.

2. Живлення вашого електронного пристрою з встановленою вихідною напругою, що відповідає вашій системі. Використання автомобіля для живлення ноутбука, КПК або інших цифрових пристроїв.

3. Створення мобільного джерела живлення для ноутбука високої потужності: з великим ємнісним акумулятором 12 В дозволяє використовувати ноутбук скрізь, де ви знаходитесь.

4. Стабілізація сонячної батареї.

5. Заряд акумулятора, літій-іонної батареї та інших типів батарей.

6. Живлення високопотужних світлодіодних ламп.

7. Скрізь, де потрібна потужність до 250 Вт.

Підключення:

• VIN+: вхідна напруга (+) (від 8,5 до 48 В)
• VIN-:  вхідна напруга (-)
• OUT+: вихідна напруга (+)
• OUT-:  вихідна напруга (-)
