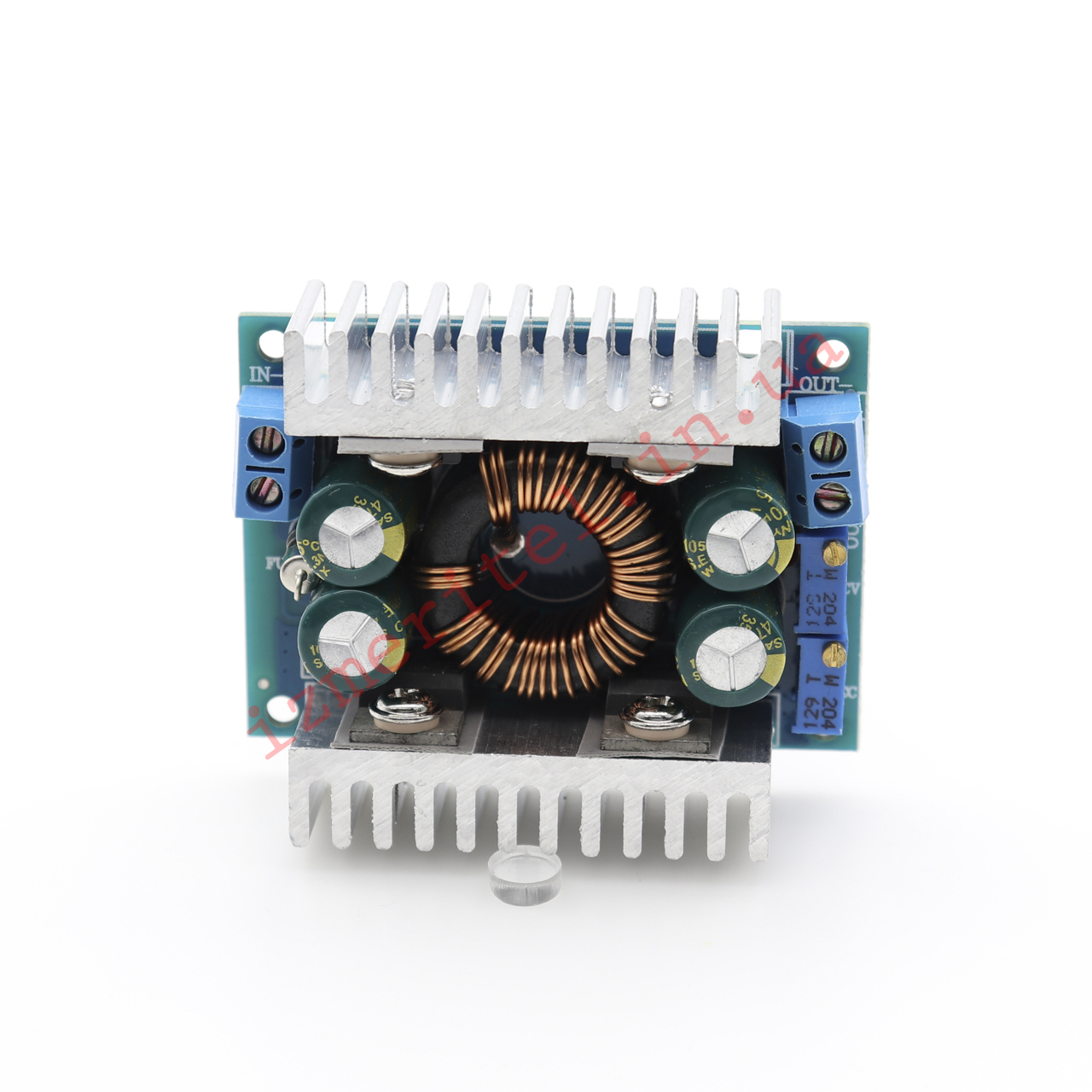

Універсальний DC-DC перетворювач 8А LTC1625 (SZ-08CV)

Код товару - 0531

Універсальний DC-DC перетворювач 8А LTC1625 ідеально підходить для ситуацій, коли вхідна напруга має великі коливання, а потрібна стабільна вихідна напруга. Ось кілька прикладів, де його можна використати:

• Ваш автомобільний акумулятор має напругу від 10 до 14 В, і вам потрібна стабільна напруга 12 В для живлення різних пристроїв у вашому автомобілі. Цей модуль допоможе стабілізувати цю напругу та забезпечити надійне живлення.
• У вас є сонячна панель, яка може мати змінну напругу через зміни освітлення. За допомогою цього DC-DC перетворювача ви зможете стабілізувати напругу та використовувати її для живлення ваших пристроїв або заряджання акумулятора.
• Якщо у вас є потужні світлодіодні лампи, що потребують постійного струму, модуль LTC1625 зможе забезпечити стабільний струм і керувати цими лампами ефективно.

Вхідна напруга

5-30 В постійного струму.

Вхідний струм

8 А (максимальний). При перевищенні 6 А рекомендується посилити охолодження (використовувати вентилятор для охолодження або замінити радіатор).

Вихідна напруга

безперервно регульована від 1,25-30 В.

Вихідний струм

10 А (максимальний). При перевищенні 5 А рекомендується посилити охолодження.

Діапазон постійного струму

від 0,2 до 10 А

Контролер

LTC1625

Маркування

SZ-08CV

Вихідна потужність

дорівнює вхідній напрузі, помноженій на 2 А, (наприклад: при вхідній напрузі 12 В і струмі 2 А потужність становить 24 Вт, при вхідній напрузі 24 В і струмі 2 А потужність становить 48 Вт, при вхідній напрузі 30 В і струмі 2 А потужність складає 60 Вт.)

Захист:

• від перевантаження: модуль автоматично реагує та запобігає перевантаженню, щоб забезпечити безпечну роботу.
• від короткого замикання на виході: модуль виявляє коротке замикання та обмежує струм, щоб уникнути пошкоджень.
• від перегріву: при підвищенні температури модуль автоматично знижує вихідну напругу, щоб запобігти перегріву.
• від зворотної полярності на виході: модуль вже включає захист від зворотної полярності, тому вам не потрібно використовувати додатковий діод під час заряджання.

Захисту від зворотної полярності на вході немає.

Регулювання напруги: при відключеному навантаженні повертайте потенціометр "CV" за годинниковою стрілкою, щоб збільшити напругу, і проти годинникової стрілки, щоб зменшити напругу.

Регулювання струму: Поверніть регулятор "CC" проти годинникової стрілки приблизно на 30 обертів, щоб встановити мінімальний вихідний струм. Підключіть навантаження і повертайте регулятор "CC" за годинниковою стрілкою до досягнення бажаного струму. Для заряджання акумулятора підключіть його до виходу після повного розряду та повертайте регулятор "CC" до досягнення бажаного струму. При зарядці акумулятора необхідно використовувати повністю розряджений акумулятор для точності, оскільки чим більше залишилося заряду в акумуляторі, тим менший зарядний струм.

Підключення:

IN+: вхідна напруга (+) (від 5 до 30 В)

IN-:  вхідна напруга (-)

OUT+: вихідна напруга (+)

OUT-:  вихідна напруга (-)
