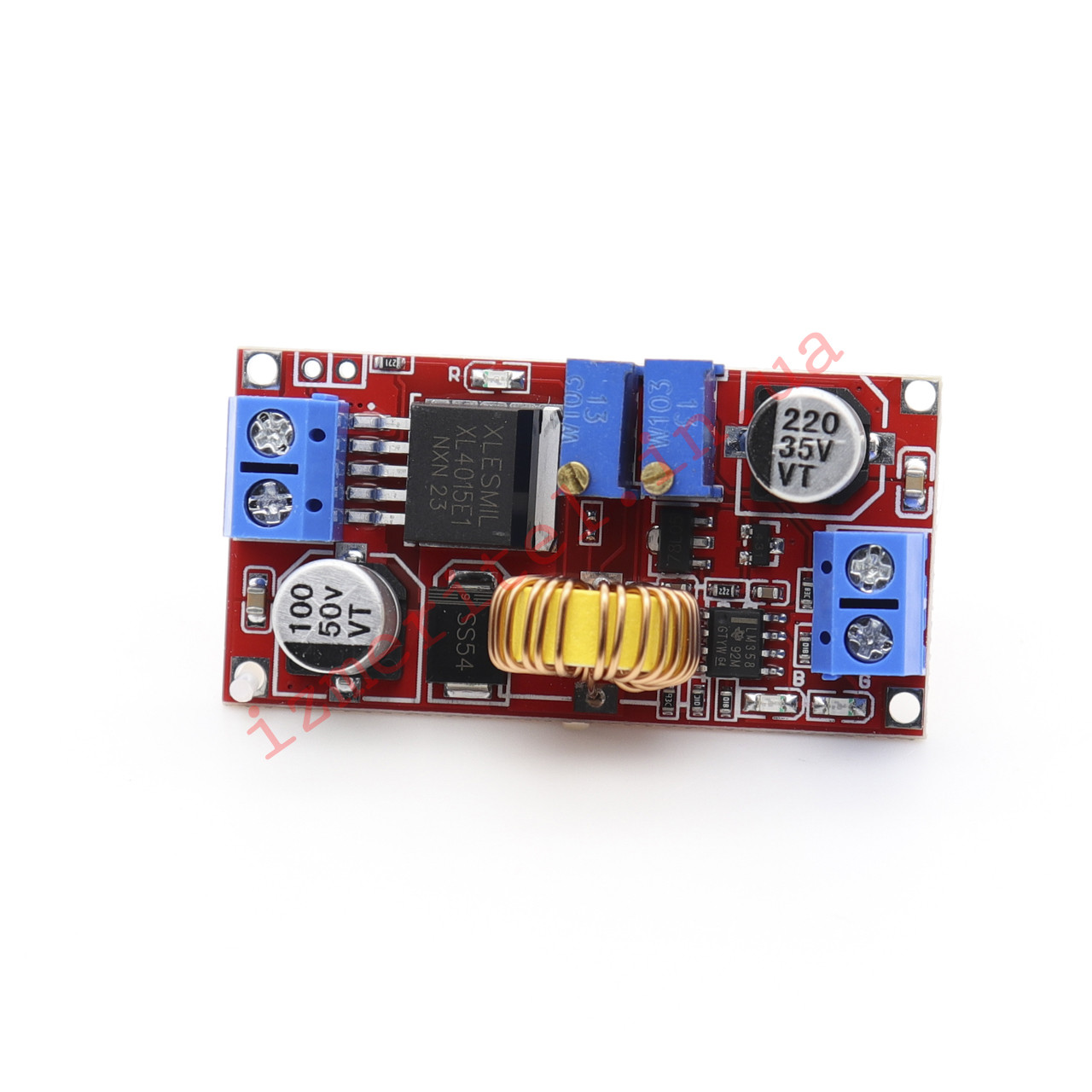

Знижувальний DC-DC перетворювач XL4015-E1 з регулюванням струму та напруги

Код товару - 0733

За допомогою знижуючого DC-DC перетворювача XL4015-E1 можна регулювати вихідну напругу і струм, завдяки цим характеристикам він відмінно підходить для вирішення наступних завдань:

• зарядний пристрій для будь-яких типів акумуляторів
• драйвер для живлення світлодіодів
• понижуючий перетворювач з захистом від короткого замикання
• модуль для виготовлення бюджетного лабораторного блока живлення

Мікросхема

XL4015

Вхідна напруга

5-32 В постійного струму.

Вихідна напруга

регульована в діапазоні від 0,8 до 30 В. Точність регулювання ± 2,5%. Різниця між вхідним і вихідним напругами близько 0,3 В.

Вихідний струм

5 А (максимально), при перевищенні 2 А потрібне додаткове охолодження. Точність регулювання ± 0,5%

Захист:

• від перевантаження: Є. Модуль автоматично реагує та запобігає перевантаженню, щоб забезпечити безпечну роботу. Спрацьовує при 8 А.
• від короткого замикання на виході: Є
• від перегріву: Є. При підвищенні температури до 125 °C модуль автоматично знижує вихідну напругу, щоб запобігти перегріву.
• від зворотної полярності на вході: Ні
• від зворотної полярності на виході: Ні. Якщо плануєте використовувати модуль як зарядний пристрій, потрібно встановити діод на 6-10А в розрив (+).

Регулювання напруги: при відключеному навантаженні обертайте потенціометр "CV" за годинниковою стрілкою, щоб збільшити напругу, і проти годинникової стрілки, щоб зменшити напругу. Опір підстроечного резистора - 10 кОм.

Регулювання струму: обертайте регулятор "CC" проти годинникової стрілки приблизно на 30 обертів, щоб встановити мінімальний вихідний струм. Підключіть навантаження і обертайте регулятор "CC" за годинниковою стрілкою до досягнення бажаного вами струму. Опір підстроечного резистора - 10 кОм.

Як правильно заряджати акумулятор за допомогою DC-DC перетворювача XL4015-E1:

1. Визначте, який акумулятор ви використовуєте, щоб дізнатися його вимоги до зарядки (напруга і струм). Зверніться до посібника або специфікацій акумулятора.
2. За допомогою потенціометра налаштуйте вихідну напругу модуля на рівні близько 5 В. Це потрібно для забезпечення правильної зарядки акумулятора.
3. За допомогою мультиметра в режимі вимірювання струму до 10 А, виміряйте струм на виході модуля і налаштуйте потенціометр постійного струму, щоб вихідний струм відповідав заданому значенню струму зарядки для вашого акумулятора.
4. Зазвичай, струм зарядки встановлюється на рівні 0.1 від заданого значення струму зарядки для безпечної зарядки акумулятора. Це дозволяє уникнути пошкоджень.
5. Налаштуйте потенціометр постійної напруги, щоб вихідна напруга була придатною для плавної зарядки акумулятора.
6. Підключіть акумулятор до модуля XL4015-E1 і проведіть пробну зарядку, щоб переконатися, що все налаштовано правильно і акумулятор заряджається без проблем.

Підключення перетворювача XL4015:

IN+: вхідна напруга (+) (від 5 до 32 В)

IN-:  вхідна напруга (-)

OUT+: вихідна напруга (+)

OUT-:  вихідна напруга (-)
