Цифровий вольтметр-амперметр GWUNW BY82F DC 0-200В/100A

544

528

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0229

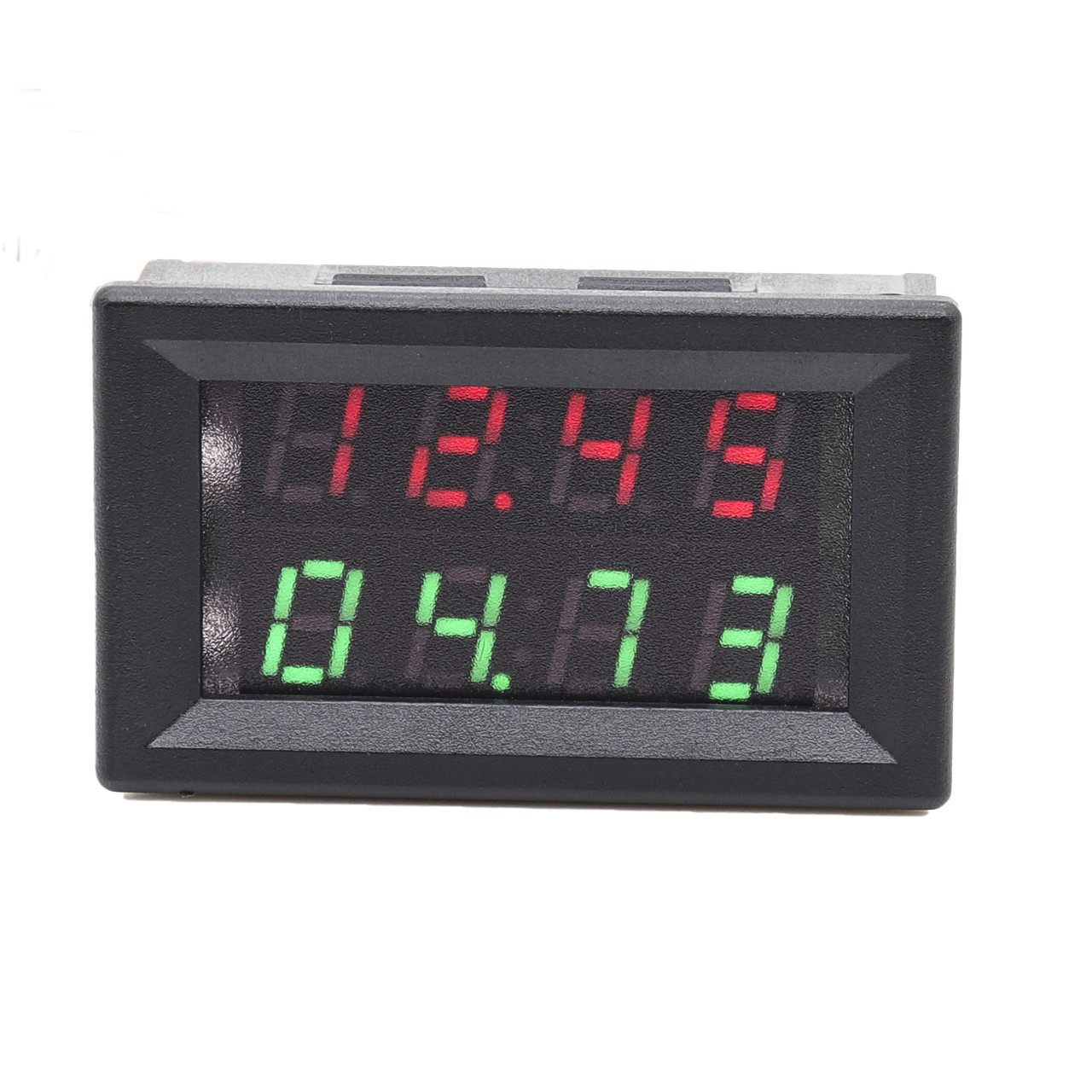

Цифровий вольтметр-амперметр GWUNW BY82F DC 0-200В/100A
Цифровий вольтметр-амперметр GWUNW BY82F DC 0-200В/100AГотово до відправки
544 528
+380 (99) 107-43-33
  • +380 (98) 107-43-33
  • +380 (93) 107-43-33
+380 (99) 107-43-33
  • +380 (98) 107-43-33
  • +380 (93) 107-43-33
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Код товару - 0229

Відомо, що на сьогоднішній день популярні звичайні двоелементні вимірювальні головки або головки струму, які мають спільне заземлення, що накладають наступні обмеження:

  • Не можна підключати вимірювальну головку до позитивного полюса для вимірювання струму. Підключення до позитивного полюса може пошкодити прилад.
  • Навіть якщо підключити вимірювальну головку до від'ємного полюса і використовувати зовнішній шунт, похибка вимірювання все одно буде значною.

На ринку з'явилася вимірювальна головка струму з використанням ефекту Холла, яка, здається, вирішує ці дві проблеми. Однак у цієї магнітної головки струму є велика похибка, і вона працює не дуже стабільно.

Наша компанія GWUNW, провівши дослідження та розробки, першою представила на ринку вимірювальну головку з ізоляцією вимірювання струму! Завдяки правильному розташуванню та оптимізованому дизайну нам вдалося успішно реалізувати ізоляцію частини вимірювання струму в невеликому обсязі. Тепер вимірювання струму можна виконувати, підключаючи вимірювальну головку як до позитивного, так і до будь-якого іншого місця в ланцюгу. При цьому досягається висока точність.

Зверніть увагу: відмінність між цією моделлю та нашою моделлю BY82E полягає в тому, що у цієї головки набагато вища точність вимірювання струму, оскільки використовується спеціальний 18-бітний АЦП для вимірювання струму! Це підходить для ситуацій, де потрібна висока точність вимірювання струму!



Технічні характеристики:

  • Робоча напруга: 5-38В постійного струму (рекомендується використовувати 12В).
  • Споживана потужність: <=30 мА.
  • Швидкість оновлення: приблизно 3 рази на секунду.
  • Діапазон напруги: 200В, роздільна здатність: 0,01В при напрузі до 100В, 0,1В при напрузі більше 100В. Зверніть увагу: відображає лише позитивну напругу.
  • Внутрішній опір напруги: 800 кОм.
  • Діапазон вимірювання струму: 0-100А
  • Точність вимірювання: ±0,2% + 2 цифри.
  • Колір дисплея: напруга - червоний, струм - зелений.



В асортименті представлені головки з різними діапазонами напруги - 30В, 50В, 100В, 200В, 500В. Будь ласка, вибирайте на основі своїх потреб.

Поради щодо вибору діапазону: обирайте діапазон на 30% вище максимального значення напруги. Наприклад, якщо вам потрібно виміряти 70В, оберіть 100В. Для максимального струму 30А підійде головка на 50А. Більший діапазон може призводити до більших похибок, тому вибирайте найближчий до ваших потреб.

Поради щодо вибору робочої напруги головки: внутрішня робоча напруга головки знижується до приблизно 3В. Чим вище напруга, тим більше втрат і нагрівання. Рекомендується обирати напругу між 5В і 15В. Які переваги має ця головка перед звичайною двоелементною головкою: звичайні вимірювальні головки не забезпечують ізоляцію вимірювання струму, тому вимірювання струму можливе лише на від'ємній стороні. Крім того, навіть при вимірюванні на від'ємній стороні з використанням зовнішнього подільника струму при спільному заземленні джерела живлення похибка вимірювання може збільшуватися. Ця головка вирішує обидві ці проблеми.

Контрольна частина вимірювальної головки оснащена потужним центральним процесором (ЦП), який має до 20 контактів і 8К програмної пам'яті та 1К оперативної пам'яті. Цей процесор здатен виконувати складні обчислення та надає більше можливостей, ніж багато однокристальних мікроконтролерів з Тайваня. Програму можна багаторазово переписувати, що дозволяє незалежно настроювати кожну вимірювальну головку для досягнення високої точності. Це недосяжно для звичайних однокристальних мікроконтролерів. Точність вимірювання напруги цієї головки перевищує звичайні недорогі універсальні вимірювачі (наприклад, багато китайських марок мають низьку точність, і їх не можна вважати стандартом для порівняння). Вимірювачі, які використовуються для налаштування в нашому магазині, є американськими марками.

Для вимірювання струму використовується окрема мікросхема аналого-цифрового перетворення від компанії Microchip з роздільною здатністю до 18 біт, що забезпечує дуже високу точність вимірювання струму. Це перевищує можливості звичайних аналого-цифрових перетворювачів, вбудованих в мікроконтролери. Це також значно перевищує точність пристроїв для вимірювання струму на основі ефекту Холла. Ця головка підходить для ситуацій, де потрібна висока точність вимірювання струму, і може бути використана електронними ентузіастами для модифікації джерел живлення (наприклад, для джерела живлення з номінальним струмом 10А можна досягти похибки струму менше 2 мА!).



Підключення:
Червоний тонкий провід: живлення + (рекомендується використовувати 12В)
Чорний тонкий провід: живлення -
Жовтий тонкий провід: вимірювання напруги + (DC 0-200 В)
Червоний товстий провід: вимірювання струму (підключається до зовнішнього шунту)
Чорний товстий провід: вимірювання струму (підключається до зовнішнього шунту)

Цифровий вольтметр-амперметр GWUNW BY82F DC 0-200В/100A

Цей товар можна покрутити в 3D - для цього натисніть на картинку нижче

3D огляд Цифровий вольтметр-амперметр GWUNW BY82F DC 0-200В/100A


Способи доставки

Доставка Укрпошта  Укрпошта

Відправимо завтра в 16:00

Доставка Нова пошта  Нова пошта

Відправимо завтра в 16:00


Способи оплати

Пром-оплата

- Укрпошта від 30 ₴

- Нова пошта від 70 грн.

Оплата при отриманні, лише через Укрпошту

- Укрпошта від 42 ₴

Оплата на рахунок

- Укрпошта від 30₴

- Нова пошта від 70 ₴

Онлайн оплата карткою Liqpay або WayForPay

- Укрпошта від 30₴

- Нова пошта від 70 ₴

Характеристики
Монітор
OSD-менюНі
Кількість символів в рядку4 шт.
Кількість рядків2 шт.
МоніторLED
Підсвічування дисплеяНі
Розмір монітора0.28 дюйм
Колір символівЧервоний
Колір фонуЧорний
Відтворення кольорівКольорова
Загальні
Висота29 мм
Гарантійний термін3 міс
Довжина48 мм
ІндикаціяСвітлова
Максимальна робоча температура65 °С
Мінімальна робоча температура-10 °С
Напруга12 В
ЖивленняМережа 12В
Підсвічування клавішНі
КолірЧорний
Ширина26 мм
Вимірювання напруги
Одиниці виміру постійної напругиВ
Максимальний діапазон постійної напруги200
Мінімальний діапазон постійної напруги0
Вимірювання струму
Одиниці виміру постійного струмуА
Максимальний діапазон постійного струму100
Мінімальний діапазон постійного струму0
Основні
ВиробникGWUNW
СтанНовий
Країна виробникКитай
ТипЦифровий
Користувальницькі характеристики
Можливість калібрування показаньТак
Похибка, +/-0.2
Розмір отвору в корпусі для встановлення45 х 26 мм
Частота оновлення330 мс/раз
