Циклічне реле часу W1209 12В

177 ₴

160 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0021

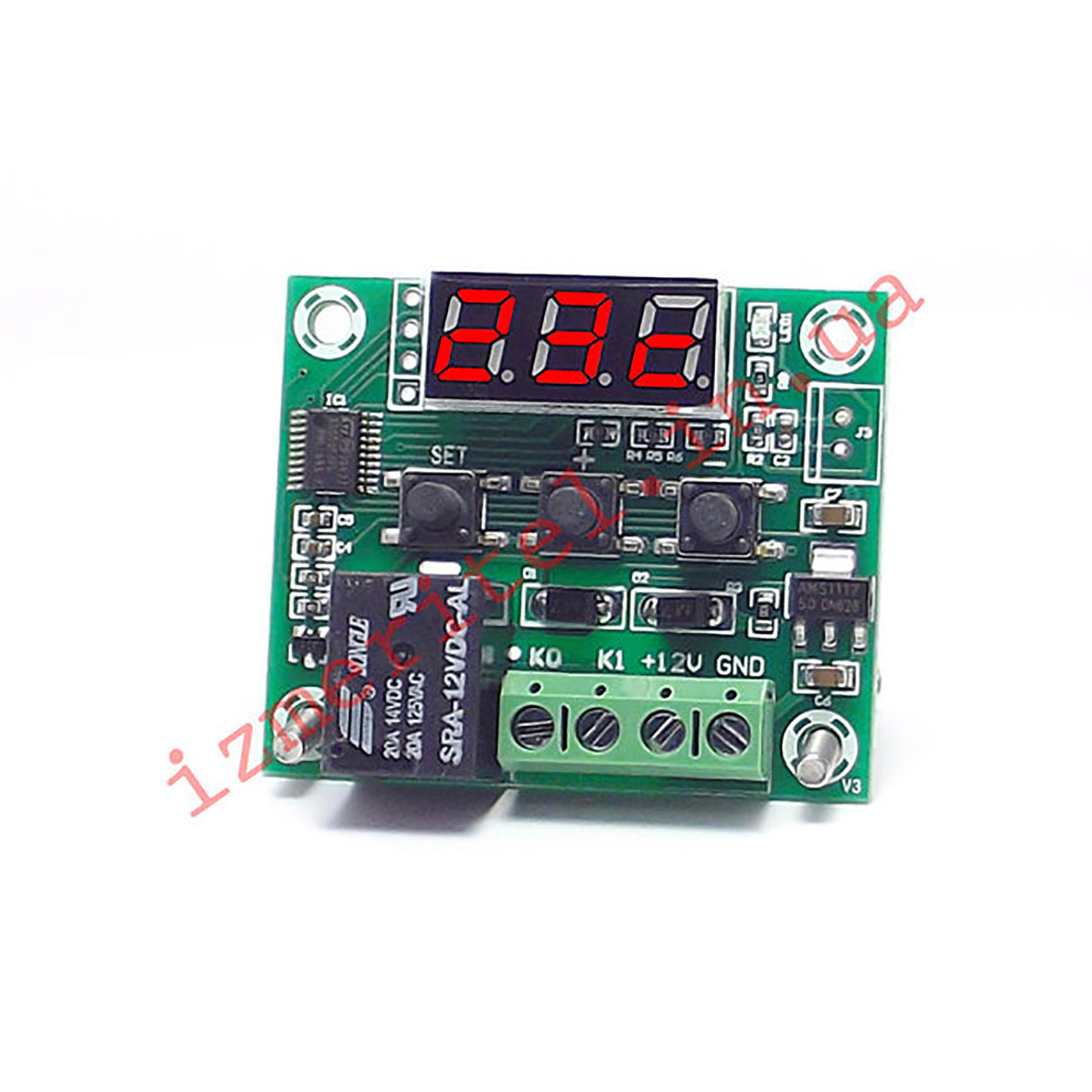

Циклічне реле часу W1209 12В
Циклічне реле часу W1209 12ВГотово до відправки
177 ₴160 ₴
+380 (99) 107-43-33
  • +380 (98) 107-43-33
  • +380 (93) 107-43-33
+380 (99) 107-43-33
  • +380 (98) 107-43-33
  • +380 (93) 107-43-33
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Код товару - 0021

Програмоване циклічне реле часу призначено для відключення або включення різних енергоспоживачів по заданому користувачем циклу.

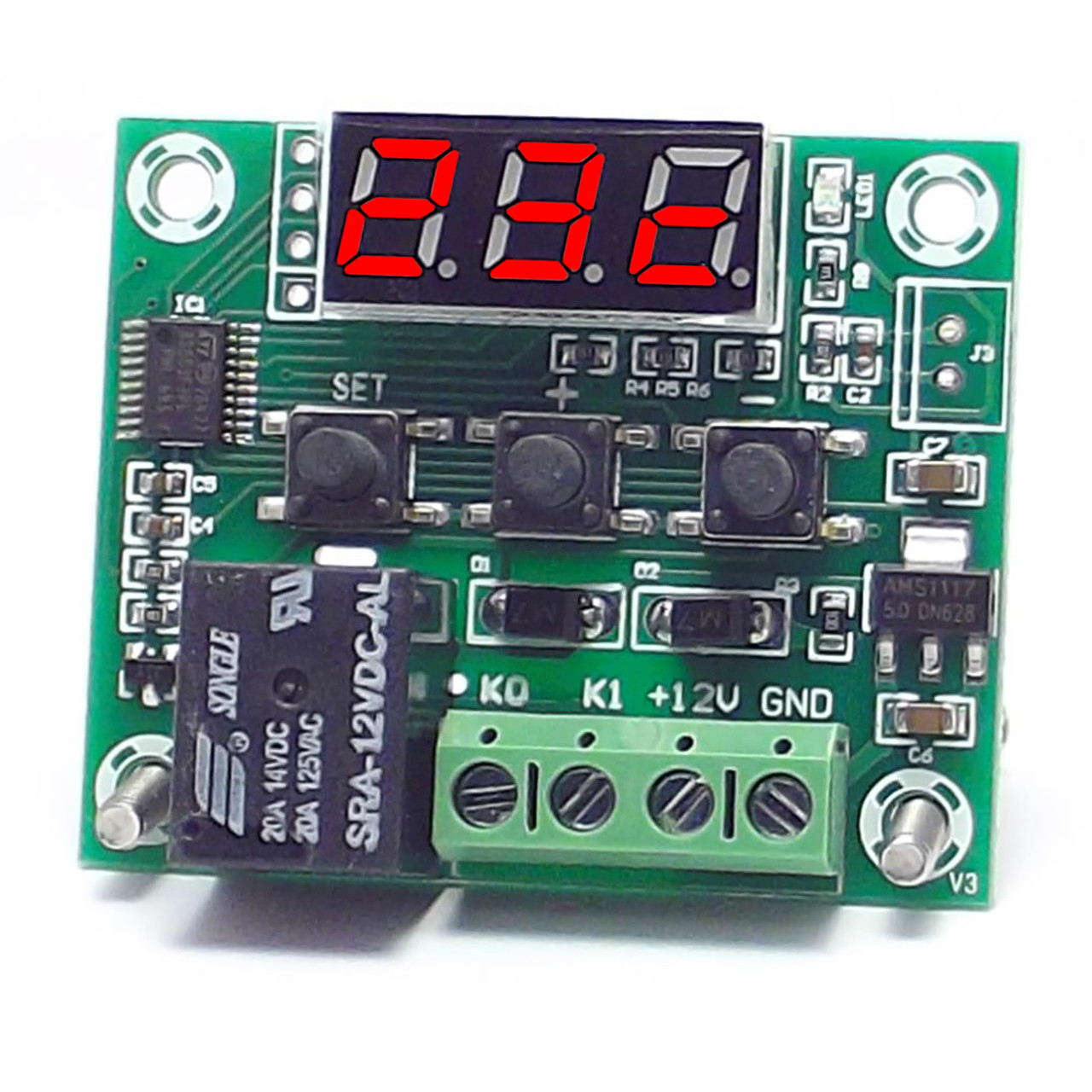

Таймер має LED - дисплей з трьома знаками, світлодіодний індикатор включення реле, три кнопки для програмування і управління, клеми "К0/К1" для підключення навантаження і "+12V/GND" для живлення плати приладу.

Для входу в режим програмування необхідно натиснути один або кілька разів в залежності від потрібного налаштування кнопку SET, після чого кнопками «+» або «-» встановити потрібне значення. Налаштування реле часу зберігаються в енергонезалежну пам'ять мікроконтролера і зберігаються при відключенні живлення.

Утримання кнопок «+» і «-» близько 5 секунд відключає дисплей, для включення дисплея потрібно натиснути будь-яку кнопку. Утримання кнопки «+» близько 2 секунд перемикає режим з режиму на режим очікування і навпаки, при перемиканні параметр часу береться з загальних налаштувань.

Меню циклічного реле часу

 Меню  Опис  Параметр За замовчуванням

Налаштування режиму очікування:

Перше натиснення кнопки SET

установка часу очікування в годинах h 0
Друге натискання кнопки SET установка часу очікування в хвилинах n 0
Третє натиснення кнопки SET установка часу очікування в секундах c 5

Налаштування режиму роботи:

Четверте натискання кнопки SET установка часу роботи реле в годинах h 0
Четверте натискання кнопки SET установка часу роботи реле в хвилинах n 0
Шосте натискання кнопки SET установка часу роботи реле в секундах c 5

Збереження налаштувань:

Сьоме натискання кнопки SET збереження налаштувань - -



Меню з додатковими налаштуваннями

Для входу в меню з дод. налаштуваннями потрібно натиснути кнопку SET і утримувати близько 5 секунд.

 Меню  Опис  Параметр   За замовчуванням
0 Установка режиму роботи після подачі живлення.
Параметр 0 - старт з режиму очікування
Параметр 1 - старт з режиму роботи реле
0/1 0
1 Відключення режиму очікування
Параметр 0 – включений режим очікування
Параметр 1 - режим очікування відключений
0/1 0
2 Генератор випадкових чисел
Параметр 0 – відключений
Параметр 1 - включений
------------------------------------------------
Діапазони:
Режим очікування – 1...10 хвилин
Режим роботи – 5...20 секунд
0/1 0
3 Установка кількості циклів.
Параметр 10 - кількість циклів = 10
0-99 0
4 Запуск по натисненню кнопки «+»
Параметр 0 – відключений
Параметр 1 - включений
------------------------------------------------
Для включення режиму – "Запуск по натисненню кнопки "+"" потрібно:
1. У дод. меню і встановити такі налаштування:
Пункт меню 0: 0_1
Пункт меню 1: 1_1
Пункт меню 2: 2_0
Пункт меню 3: 300
Пункт меню 4: 4_1
Пункт меню 5: _00
Пункт меню 6: 0 або 1
Після чого для виходу з дод. меню натиснути і утримувати кнопку SET близько 5 секунд.
2. В основному меню встановити необхідний час роботи реле (четверте, п'яте чи шосте натискання кнопки SET)
0/1 0
5 Калібрування (значення корекції секунди в мілісекундах.) виставляємо довільний період роботи реле, чим більше, тим точніше. і стартуємо одночасно з секундоміром приміром, виставили 5 хвилин (300 секунд), а за фактом пройшло 296 секунд від моменту запуску до спрацьовування 300 - 296 = 4000 мс помилки. 4000 / 300 (секунд) - корекцію занести +13 т. е. якщо вважає швидше - "подовжує" секунди, якщо повільніше - вкорочуємо +/-99мс 0
6 Налаштування швидкої зміни режимів
Параметр 0 – утримання кнопки «+» - 2 сек.
Параметр 1 - натискання кнопки «+»
0/1 0





Наприклад, дане реле часу ми хочемо використовувати в інкубаторі для автоматичного перевороту яєць. Переворот будемо здійснювати кожні 2 години, і припустимо, що для повного перевороту яєць двигун повинен працювати 7 секунд.
Для виконання даної задачі нам потрібно встановити режим очікування 2 години і режим роботи реле 7 секунд, для цього натискаємо кнопку SET один раз і потрапляємо в режим установки часу очікування в годинах і кнопкою «+» встановлюємо цифру 2, після цього натискаємо кнопку SET ще 5 разів і потрапляємо в режим роботи реле в секундах і кнопкою «+» встановлюємо цифру 7. Потрібні параметри задані і для збереження налаштувань нам потрібно натиснути кнопку SET ще один раз, після цього на дисплеї з'явиться зворотний відлік часу режиму очікування.



Циклічне реле часу W1209 12В

Цей товар можна покрутити в 3D - для цього натисніть на картинку нижче

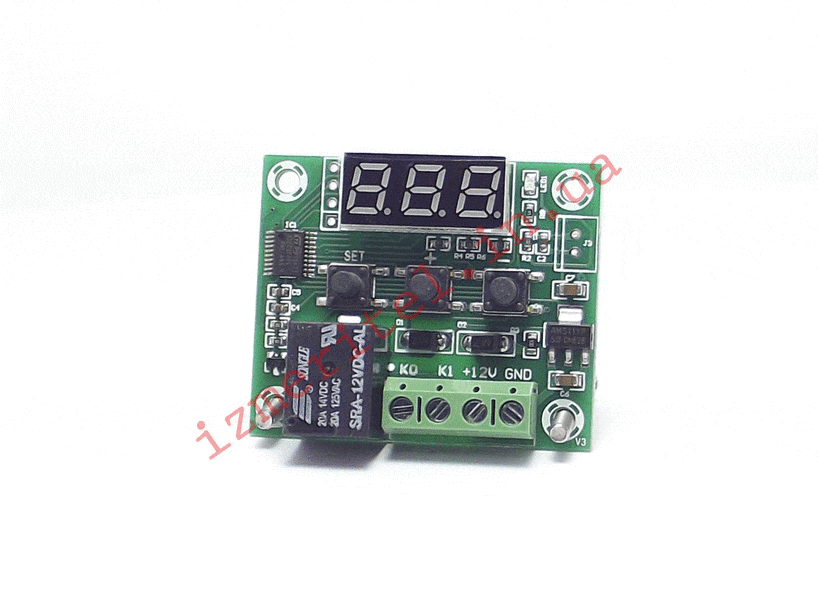

3D огляд Циклічне реле часу W1209 12В


Способи доставки

Доставка Укрпошта  Укрпошта

Відправимо завтра в 16:00

Доставка Нова пошта  Нова пошта

Відправимо завтра в 16:00


Способи оплати

Пром-оплата

- Укрпошта від 30 ₴

- Нова пошта від 70 грн.

Оплата при отриманні, лише через Укрпошту

- Укрпошта від 42 ₴

Оплата на рахунок

- Укрпошта від 30₴

- Нова пошта від 70 ₴

Онлайн оплата карткою Liqpay або WayForPay

- Укрпошта від 30₴

- Нова пошта від 70 ₴

Характеристики
Основні
Час повторної готовності, не більше1 сек
Країна виробникКитай
Тип монтажуНавісний
Точність ходу в добу1 сек
Точність шкали1 %
Габаритні розміри
Висота40 мм
Довжина49 мм
Ширина18 мм
Технічні характеристики
Кількість замикаючих контактів1 шт.
Кількість каналів1
Кількість розмикальних контактів1 шт.
Кількість ковзаючих контактів1 шт.
Максимальний час затримки356400 сек
Максимальний струм комутації10 А
Мінімальний час затримки1 сек
Мінімальний струм комутації0.1 А
Номінальна робоча напруга змінного струму250 В
Номінальна робоча напруга постійного струму28 В
Споживана потужність1 Вт
Кількість алгоритмів роботи2
Користувацькі характеристики
Максимальна робоча температура65 °С
Механічна зносостійкість1000000
Мінімальна робоча температура-20 °С
МоніторLED
ЖивленняМережа 12 В
Споживаний струм0.065 А
Прив'язка до реального часуНемає
ВиробникIzmeritel
Розмір монітора0.28 дюйм
СтанНове
Колір символівЧервоний
