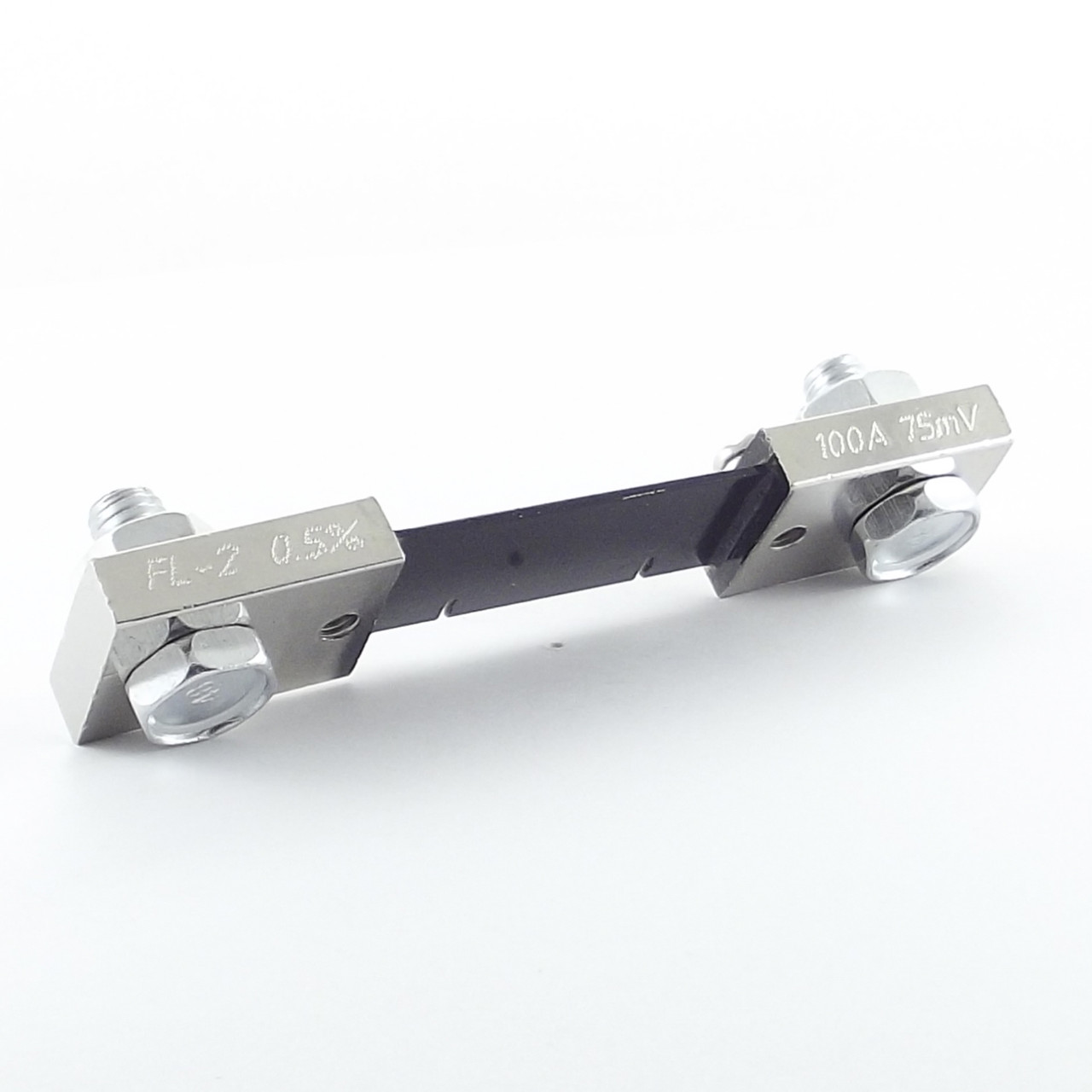

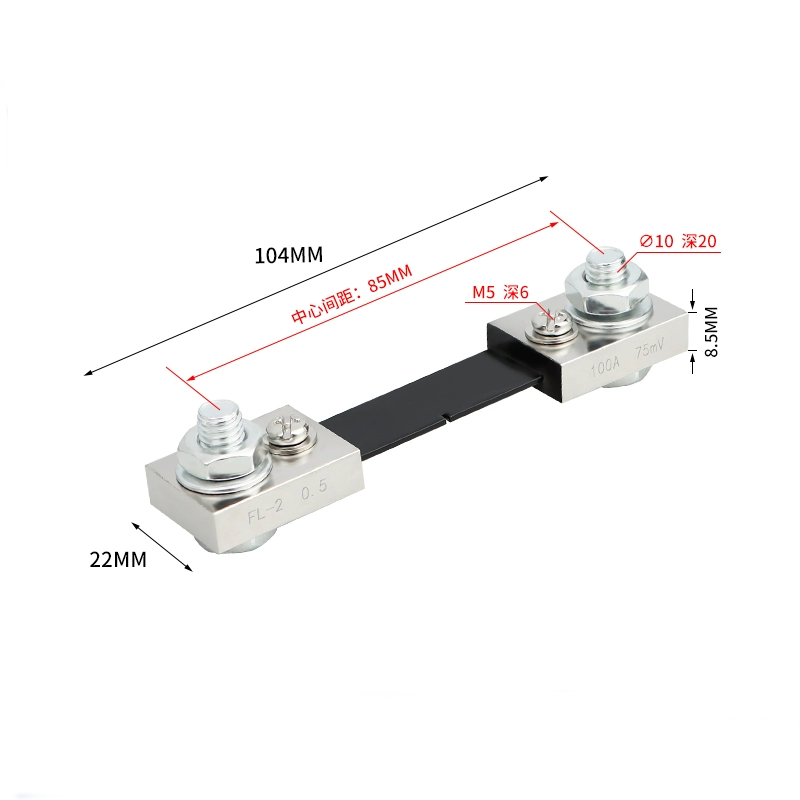

Шунт FL-2 100А

Код товару - 0010

Шунт струмовий FL-2 зовнішній 100 ампер - це провідник з наднизьким опором, або просто низькоомним резистор. Шунт для амперметра необхідний при вимірюванні постійного струму 100А. Опір шунта становить 750мкОм. Номінальне падіння напруги на шунт складає 75мВ.

Матеріалом провідників шунтів є сплав Манганін МНМц3-12, а матеріалом токоотводов (струмових затискачів) - мідь. Шунти виготовляються методом пайки манганіновим провідників і мідних токоотводов.

Межа основної похибки шунтів при будь-якому навантаженні, що не перевищує номінальну, становить ± 0,5% номінального опору. Відповідно клас точності шунтів FL-2 для номіналу 100А становить 0,5.

Вимірювання струму відбувається наступним чином: здійснюється підключення амперметра до шунт через потенційні затискачі. У момент проходження струму через струмовий шунт, виникає падіння напруги, і величина сили струму визначається вимірювальним приладом пропорційно значенню цієї величини.
