Реле часу XH-M194

Код товару - 0151

Програмоване реле часу XH-M194 призначене для відключення або включення різних енергоспоживачів за заданим користувачем часу.

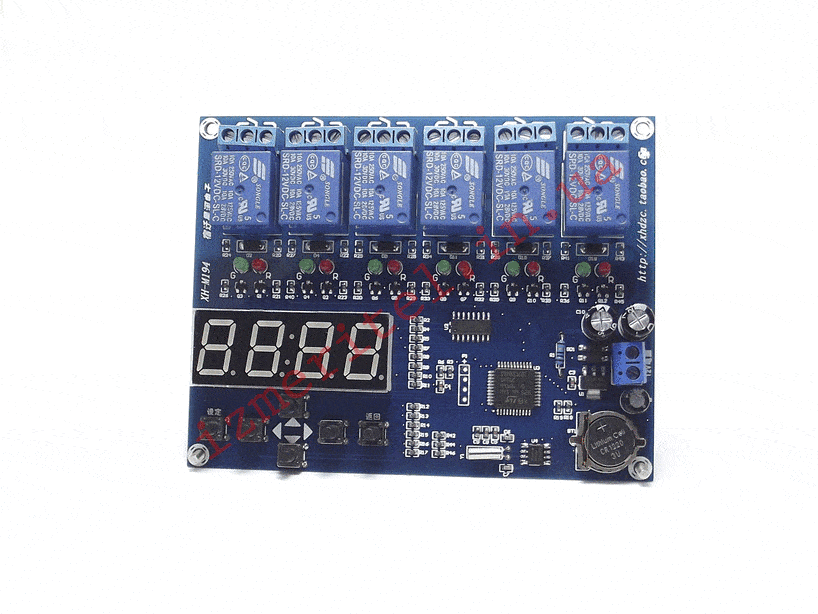

Таймер має LED дисплей з чотирма знаками, світлодіодні індикатори включення реле, шість кнопок для програмування та управління, клеми для підключення навантаження та живлення плати приладу.

Увімкнення та вимкнення будь-якого з п'яти реле задається незалежно один від одного. По суті це п'ятиканальний добовий таймер. На платі є енергонезалежний годинник реального часу, який продовжує йти навіть при відключенні зовнішнього живлення (дисплей не світиться, реле не спрацьовують без зовнішнього живлення).

Приклад налаштування першого каналу

Для входу в режим програмування необхідно натиснути кнопку "SET", після чого кнопками "вгору" або "вниз" вибрати необхідний пункт меню, в нашому випадку це - "P001" Для входу в обраний пункт меню потрібно натиснути кнопку "SET", якщо на дисплеї відображається значення "OFF" це означає, що цей канал вимкнений, кнопками «вгору» або «вниз» включаємо його, при цьому має загорітися два зелені світлодіоди, один біля першого каналу, другий біля шостого. Для встановлення часу натискаємо ще раз кнопку "SET" на дисплеї відображається значення "H1" - це час включення реле, ще раз "SET" і кнопками "вгору", "вниз", "вліво", "вправо" встановлюємо потрібне значення, після чого натискаємо кнопку "SET" і потрапляємо в меню налаштувань увімкнення/вимкнення реле. Далі нам потрібно налаштувати час відключення реле, натискаємо кнопку "вгору" на дисплеї відображається значення "H2" - це час вимикання реле, натискаємо кнопку "SET" і кнопками "вгору", "вниз", "вліво", "вправо" встановлюємо потрібне значення, після чого натискаємо кнопку "SET" для збереження налаштувань в незалежну пам'ять. Після цього кількома натисканнями на кнопку "BACK" виходимо з меню налаштувань.

Реле налаштоване, має горіти зелений світлодіод біля першого каналу, при досягненні заданого часу повинні замкнутися контакти реле та спалахнути червоний світлодіод. Решта каналів налаштовуватиметься аналогічно.

Шосте реле включається, якщо включено хоча б одне з перших п'яти.

Меню реле часу XH-M194
