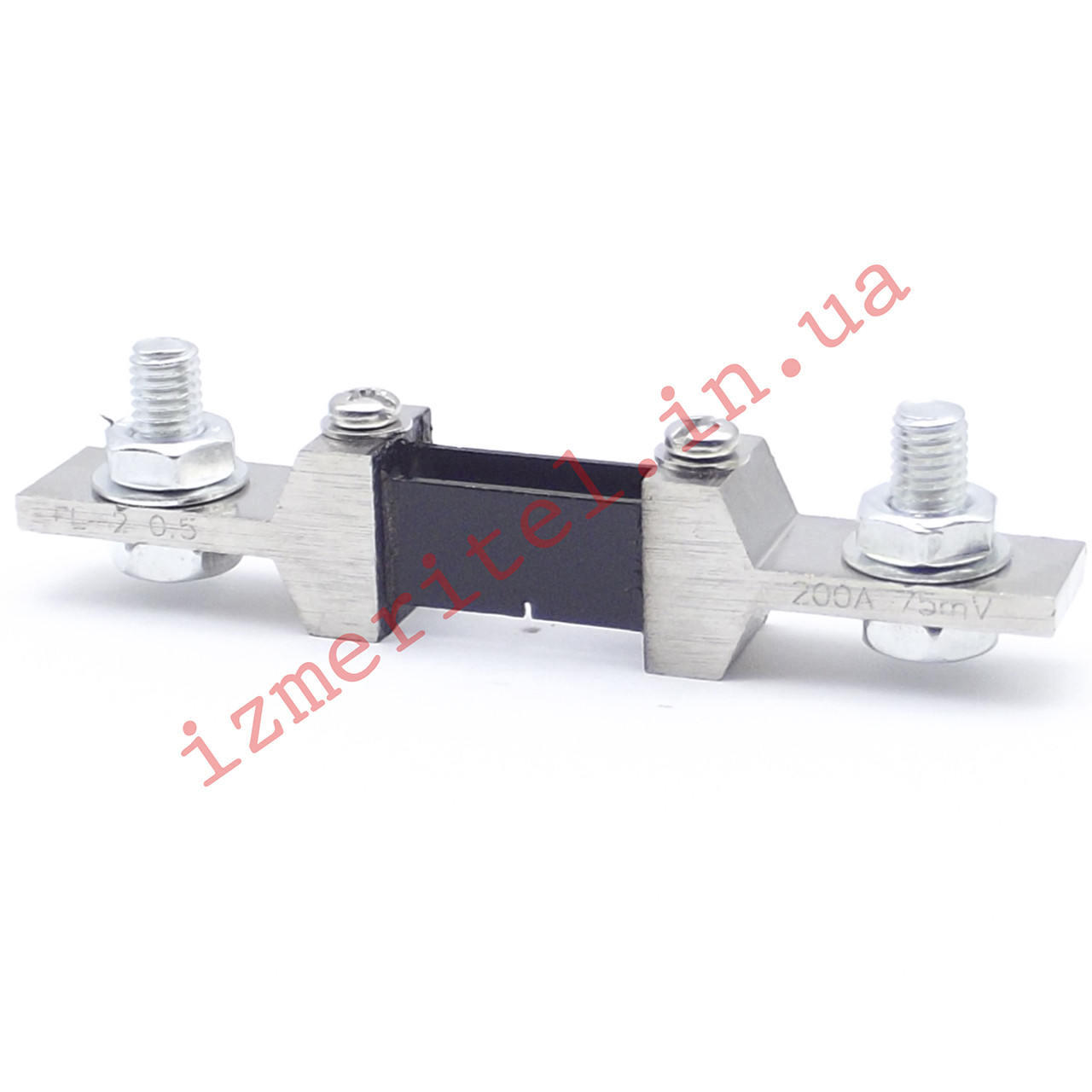

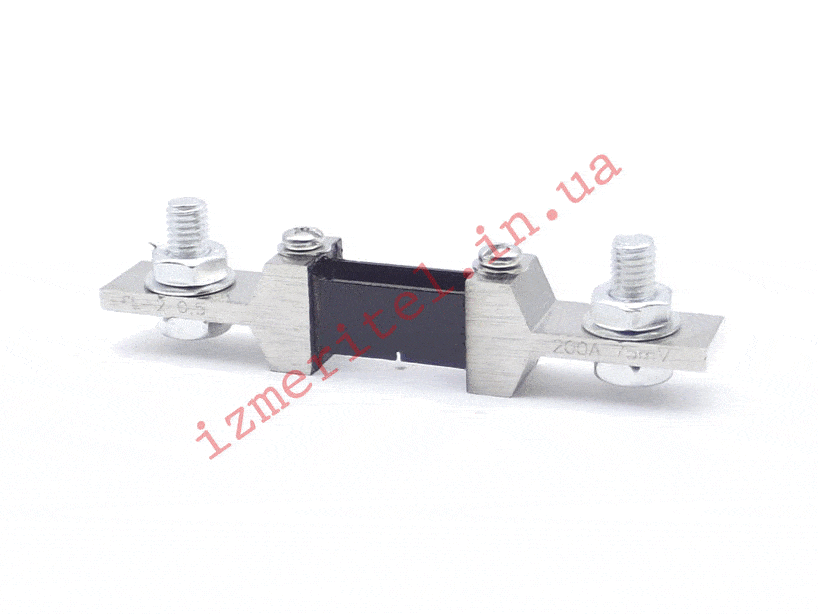

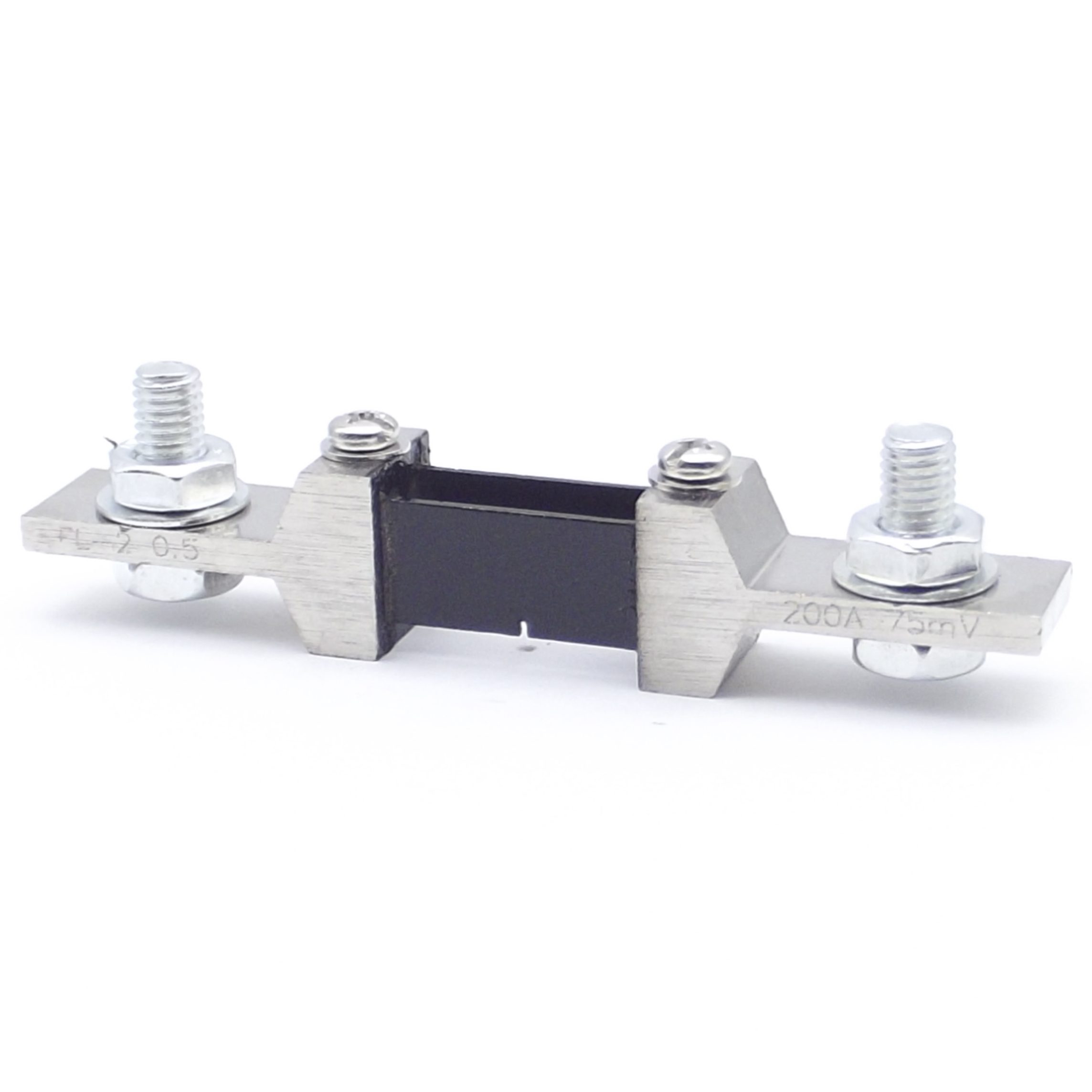

Шунт FL-2 200А
273 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 0339
Відправка з 10 грудня 2024
- +380 (98) 107-43-33
- +380 (93) 107-43-33
Код товару - 0339
Шунт струмовий FL-2 зовнішній 200 ампер - це провідник з наднизьким опором, або просто низькоомним резистор. Шунт для амперметра необхідний при вимірюванні постійного струму 200 А. Опір шунта становить 375 мкОм. Номінальне падіння напруги на шунт складає 75 мВ.
Матеріалом провідників шунтів є сплав Манганін МНМц3-12, а матеріалом токоотводов (струмових затискачів) - мідь. Шунти виготовляються методом пайки манганіновим провідників і мідних токоотводов.
Межа основної похибки шунтів при будь-якому навантаженні, що не перевищує номінальну, становить ± 0,5% номінального опору. Відповідно клас точності шунтів FL-2 для номіналу 200 А становить 0,5.
Вимірювання струму відбувається наступним чином: здійснюється підключення амперметра до шунт через потенційні затискачі. У момент проходження струму через струмовий шунт, виникає падіння напруги, і величина сили струму визначається вимірювальним приладом пропорційно значенню цієї величини.
| Габаритні розміри в транспортному положенні | |
|---|---|
| Вага | 0.135 кг |
| Висота | 25 мм |
| Довжина | 113 мм |
| Ширина | 17 мм |
| Основні | |
| Гарантійний термін | 24 міс |
| Виробник | BERM |
| Стан | Новий |
| Країна виробник | Китай |
| Користувацькі характеристики | |
| Допустиме відхилення | 0.5 |
| Максимальна робоча температура | 50 °С |
| Мінімальна робоча температура | -40 °С |
| Наработка на отказ | 20000 час |
| Номінальна напруга, В | 0.075 |
| Номінальна напруга, мВ | 75 |
| Номінальний опір, Ом | 0.000375 |
| Номінальний опір, мОм | 0.375 |
| Номінальний струм, А | 200 |
| Номінальний струм, мА | 200000 |
- Ціна: 273 ₴
