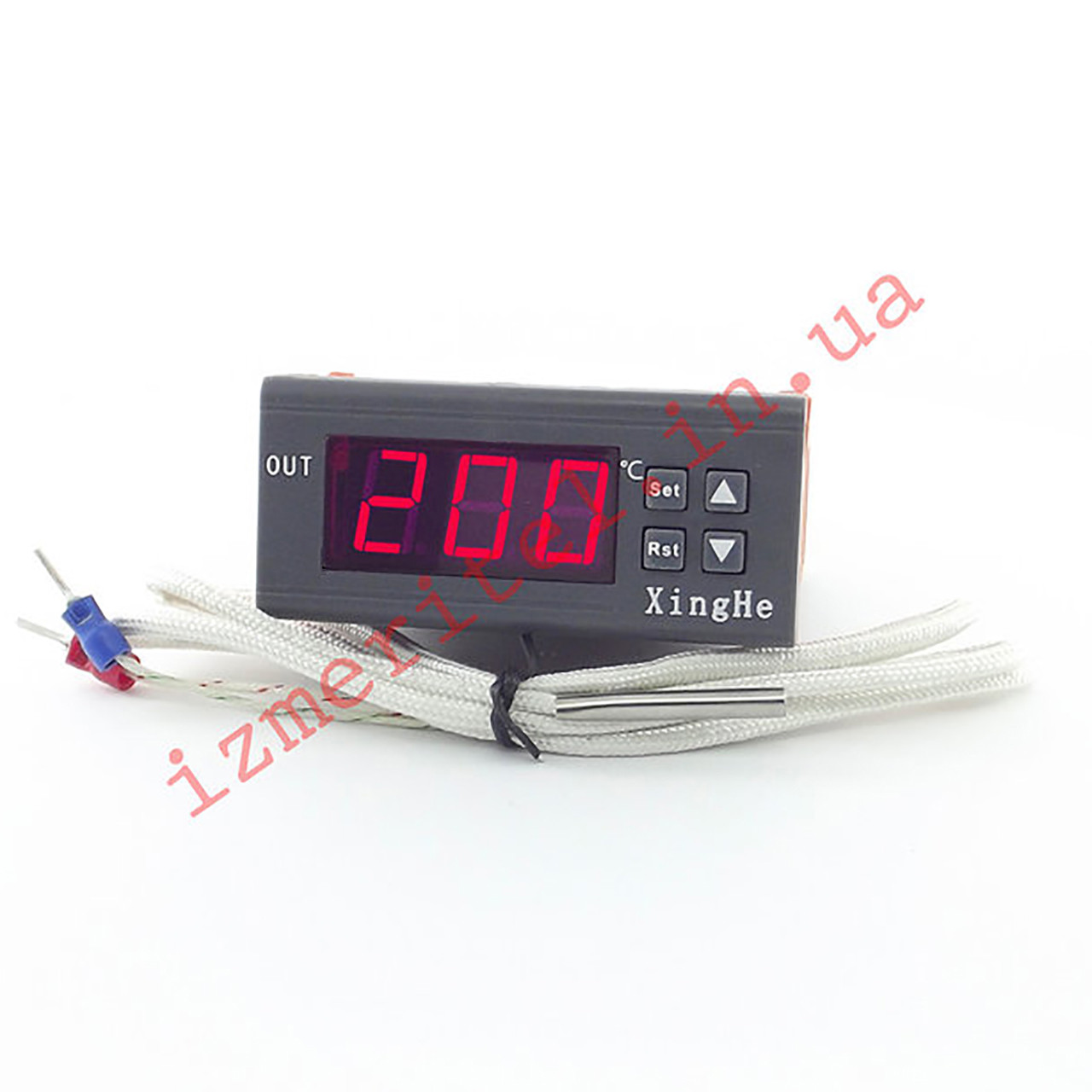

Високотемпературний терморегулятор XH-W2030, 12 В, -30...+999 °С

Код товару - 0310

Програмований терморегулятор XH-W2030 призначений для контролю температури в діапазоні від -30 до + 999 ° С, має зумер, LED дисплей з трьома знаками, світлодіодний індикатор включення реле, чотири кнопки управління, дві клеми "-К +" для підключення зовнішньої термопари, дві клеми "AIS" для підключення аварійної сигналізації, дві клеми "OUT" для підключення навантаження, дві клеми "VCC" для живлення приладу, два реле. Термопара типу К, довжина кабелю 1 метр.

Важливо !!! При підключенні термопари, потрібне строге дотримання полярностей, червоний провід "+", синій "-".

У режимі очікування на цифровому індикаторі постійно відображається поточна температура з датчика.

Регулювання температури відбувається за рахунок установки гистерезиса пункт меню P1, максимальний діапазон 100 ° С.

Для установки температури контролю необхідно натиснути кнопку SET, після чого кнопками "вгору" або "вниз" встановити потрібну температуру, і ще раз натиснути кнопку SET.

Для входу в режим програмування необхідно утримувати протягом 5 секунд кнопку SET, після чого кнопками "вгору" або "вниз" вибрати пункт меню зі списку нижче. Для збереження налаштувань потрібно натиснути кнопку "Rst" або ж не натискати жодних кнопок протягом 30 секунд. Налаштування терморегулятора зберігаються в незалежну пам'ять мікроконтролера і після відключення живлення не змінюються.

В меню Р2 можна відкалібрувати свідчення терморегулятора по еталонному приладу (в межах ± 10 ° С)

В меню Р3 можна задати температуру при досягненні якої включиться світлова та звукова сигналізація, показання поточної температури почнуть мигати, зумер почне видавати звукові сигнали, прилад перейде в аварійний режим роботи відключиться навантаження на клемах "OUT" і включить навантаження на клемах "AIS". Для відключення зумера потрібно натиснути кнопку "Rst".

В меню Р4 можна включити блокування установки температури контролю, тобто не можна буде змінити температуру при якій має включиться або відключиться реле з навантаженням.

Для повернення до заводських налаштувань необхідно, натиснути одночасно кнопки "вгору" або "вниз" і утримувати близько 5 секунд, після чого зумер видасть звуковий сигнал, на дисплеї з'являться три вісімки, прилад перейде в режим очікування, на дисплеї почне відображатися поточна температура.

Меню терморегулятора XH-W2030:

Код товару: 0311

Живлення: 24В

Код товару: 0312

Живлення: 220В
